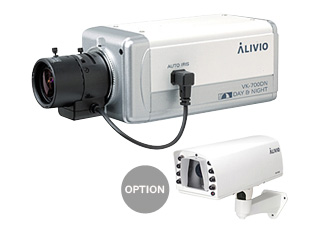

高画質・高機能 デイ&ナイト機能
高画質・高感度38万画素CCD搭載。昼間は高画質カラー映像を実現。
夜(約2LUX以下)になると赤外線カットフィルターが解除され、最低照度
0.01LUXの白黒カメラになり、わずかな明かりでも撮影できます。
多彩な機能を簡単設定

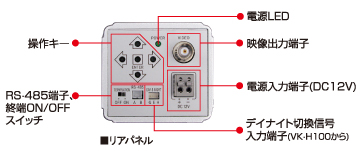

リアパネルの操作キーにより全ての機能を設定できます。
RS-485による設定変更も可能
コンピュータ制御された大規模監視システムに本機を組み入れる場合など
に有効です。
・対応ボーレート 9,600/14,400/19,200/38,400/57,600ボー
・RS-485プロトコルマニュアルの提供
プロトコルマニュアルを ダウンロードページ
からダウンロード頂き制御プロ
グラムを作成してください。
・コロナ電業ではプログラム作成などのサポートは行っておりませんので、
予めご了承ください。
・カメラ電源について
本機は赤外線カットフィルターON/OFF時に大きな電流が流れます（通常：
約260mA、フィルター切換時：約440mA、約1秒）。そのため、別売りACアダ
プターADP-1215など、充分に安定化された電源をご使用ください（安定度
が低いとフィルター切換時に映像が乱れるなど動作が不安定になることが
あります）。
製品仕様
| 型式 | VK-700DN |
|---|---|
| 映像方式 | カラー(デイ&ナイトモード)/白黒(Nightモード） |
| 撮像素子 | 1/3型カラーCCD |
| 有効画素数 | 768(H)X494(V)(約38万画素) |
| レンズマウント | CS/Cマウント(Cマウントレンズは付属のマウントアダプター併用) |
| 走査方式/周波数 | 2：1インターレース/水平：15.734ｋHz 垂直：59.94Hz |
| 同期方式 | 内部同期方式 |
| 水平解像度 | 480本(カラー)/520本(白黒) |
| S/N比 | 45dB以上(AGC：OFF時) |
| 最低被写体照度 | 0.01LUX(Nightモード F1.2 40IRE) |
| アイリス方式 | ELC/DCオートアイリス/ビデオオートアイリス |
| 電子シャッター | Auto(ELC)：1/60〜1/100,000秒(マニュアルアイリスレンズのみ) Manual：1/60〜1/10,000秒(8段階) |
| AGC | Off/Low(約18dB)/Middle(約26dB)/High(約34dB) |
| ホワイトバランス | PUSH※/ATW/AWC/Manualn（ATWのより応答速度の速いモード） |
| 逆光補正 | マニュアルアイリスレンズ：Off/Mode1/Mode2（注） オートアイリスレンズ：Off/On（Mode2と同じ動作） |
| フリッカーレス | 電子シャッターを1/100秒に設定 |
| 画面明るさ調整 | 連続可変（モニターの明るさを調整できます） |
| デイ&ナイト | AGCがMiddleまたはHighの時のみ動作 |
| （1）デイ&ナイト − 明るさセンサー | カメラ前面のCdSセンサー |
| （2）デイ&ナイト − デイ/ナイト切替 | 約2LUX（変更可能） |
| カメラID | 001〜255（通信ID）と最大14文字英数字（カメラID）の設定が可能 |
| 各種設定（1）設定方法 | リアパネルのメニューキー操作またはRS-485による遠隔操作 |
| 各種設定（2）設定項目 | カメラID/RS-485ボーレート/逆光補正/AGC/明るさ/電子シャッター/ ホワイトバランス/デイ&ナイト/アイリス方式 |
| 映像出力端子 | コンポジット、1.0Vp-p、75Ω |
| 映像出力端子 | BNCジャック |
| デイ&ナイト端子 | 専用ジャック（VK-H100からのケーブルを接続） |
| RS-485端子 | B2B-PH-K-S＜日本圧着端子製造(株)製＞ |
| 電源入力端子 | 端子台 |
| 電源 | 安定化 DC12.0V 電源（許容範囲±10％） |
| 電源（1）消費電流 | 260mA（Dデイ&ナイト切換時には最大440mA） |
| 電源（2）その他 | 逆接続保護機能付き |
| 動作周囲温度範囲 | -10〜＋50℃ |
| 外形寸法 | 66.2(W)×59.2(H)×135.6(D)mm(本体のみ) |
| 質 量 | 約310g(本体のみ) |
| 付属品 | Cマウントアダプター、オートアイリスプラグ、取扱説明書（保証書） |

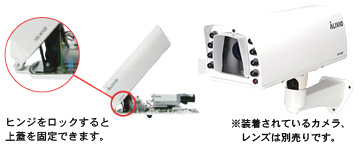

作業性に優れた構造
カメラには配信済みのカメラ電源(DC12V)、デイ&ナイトセンサー出力ケーブルを接続するだけです。また、ハウジング上部は開けたままヒンジにより固定でき、作業が容易です。
優れた耐環境性
アルミダイキャストの外筐で保護等級IP44に適合。ファン、ヒーター（ハイパワー赤外線LED兼用）により高・低温、高湿度環境への対応も万全です。
アクセサリー

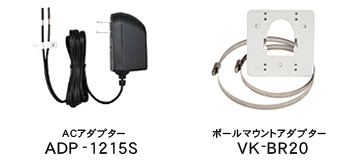

（左）ACアダプター ADP-1215S
- 入力：AC100〜240V
- 出力：DC12V 1.5A
- ケーブル長：約1.8m
- カメラ側端子：先バラ
(右)ポールマウントアダプター VK-BR20
- ステレンスベルト(2本)：φ83〜178mm
- 外形寸法：120(W)×120(H)×20(D)mm
- 質量：約380g
製品仕様
| 型式 | VK-H100 |
|---|---|
| 使用条件 | 一般屋外/屋内 |
| 保護等級 | IP44 |
| 適合カメラ | VK-700DN |
| 適合ブラケット | 付属ブラケット（壁付け）VK-BR20(別売り)併用(ポール取付) |
| 外形寸法 | 135(W)×135(H)×460(D)mm (最大突起部含まず) |
| 最大積載寸法 | 105(W)×80(H)×200(D)mm (カメラ＋レンズ取付部) |
| カメラ用推奨レンズ | f=9.5mm以上のデイ&ナイト対応レンズ(910nm以上対応) |
| ケーブル穴 | φ6〜10mm×2ヶ所 |
デイ&ナイト
|
本体前面赤外線LEDのON/OFF動作による
|
| 暖房 | 本体前面赤外線LEDのON/OFF動作による ON：-5℃以下 OFF：0℃以上 |
| 冷房 | 本体内部ファンのON/OFF動作によるON：45℃以上 OFF：40℃以下 |
| 除湿 | 高湿度時に本体内部ファンを常時ON にする(ユーザー設定) |
| カメラへの出力 | カメラ電源：DC12.0V 500mA MAX(配線済みケーブルによる) デイ&ナイトセンサー出力(配線済みケーブルによる) |
| ハウジング電源 | AC80〜240V |
| 消費電力 | AC100V 30W MAX |
| 材質/仕上げ/外装色 | アルミダイキャスト/焼付け塗装/ライトアイボリー |
| 動作周囲温度 | -10〜＋50℃ |
| 質量 | ハウジング：約2.9kg ブラケット：約0.75kg |
| 付属品 | 専用ブラケット、六角付属品レンチ、取付ネジ類一式、取扱説明書(保証書) |
