カメラ(映像・音声・電源)ケーブル
接続ケーブル C-H00AVP

接続ケーブル C-H00AVP

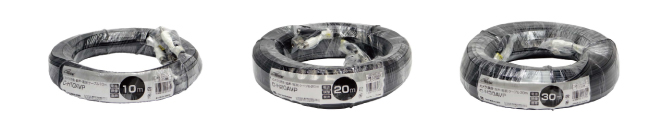

配線距離に合わせて10m/20m/30mからお選びください。

カメラ(映像・音声・電源)ケーブル 10m C-H10AVPこちら
カメラ(映像・音声・電源)ケーブル 20m C-H20AVPこちら
カメラ(映像・音声・電源)ケーブル 30m C-H30AVPこちら

※接続ケーブルの最大延長距離は40mです。ケーブルを延長するとケーブル長に比例して電源電圧が下がり、赤外線投光性能の低下や映像にノイズが発生する場合があります。

 ケーブルを接続するには

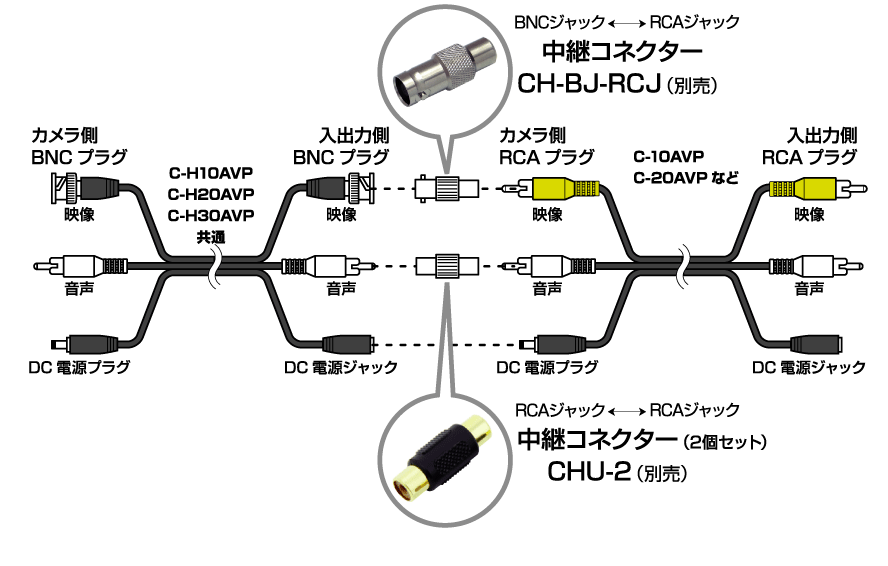

接続ケーブル(BNCプラグ)と接続ケーブル(BNCプラグ)をつなぐ場合は
中継コネクター CH-BJ-BJ(別売)・CHU-2(別売)を使用します。

接続ケーブル(BNCプラグ)と接続ケーブル(BNCプラグ)をつなぐ場合

例 :C-H20AVP+C-H20AVP、C-H10AVP+C-H30AVPなど
※接続ケーブルの最大延長距離は40mです。

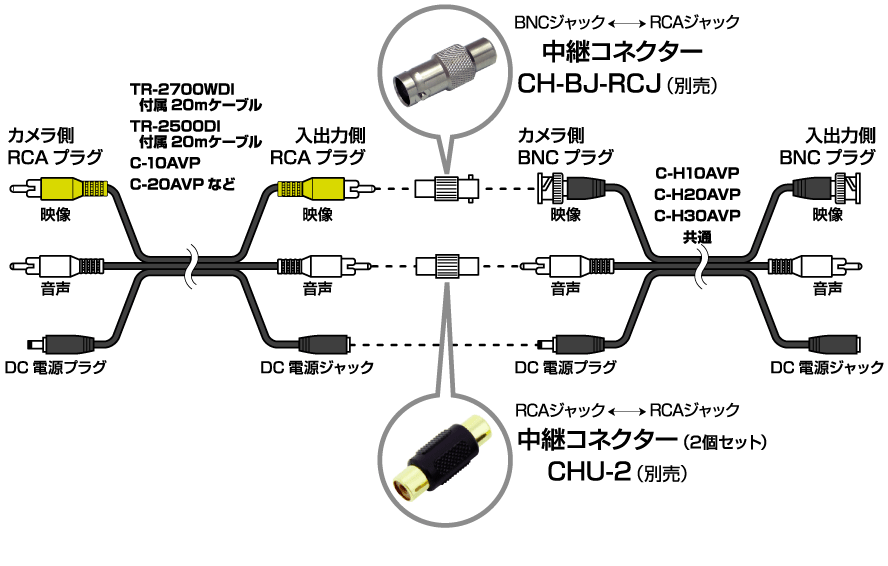

接続ケーブル(BNCプラグ)と延長ケーブル(RCAプラグ)をつなぐ場合は
中継コネクター CH-BJ-RCJ(別売)・CHU-2(別売)を使用します。

接続ケーブル(BNCプラグ)と接続ケーブル(BNCプラグ)をつなぐ場合

例 :C-H20AVP+C-20AVP(TR-2700WDI付属ケーブル)など
※接続ケーブルの最大延長距離は40mです。

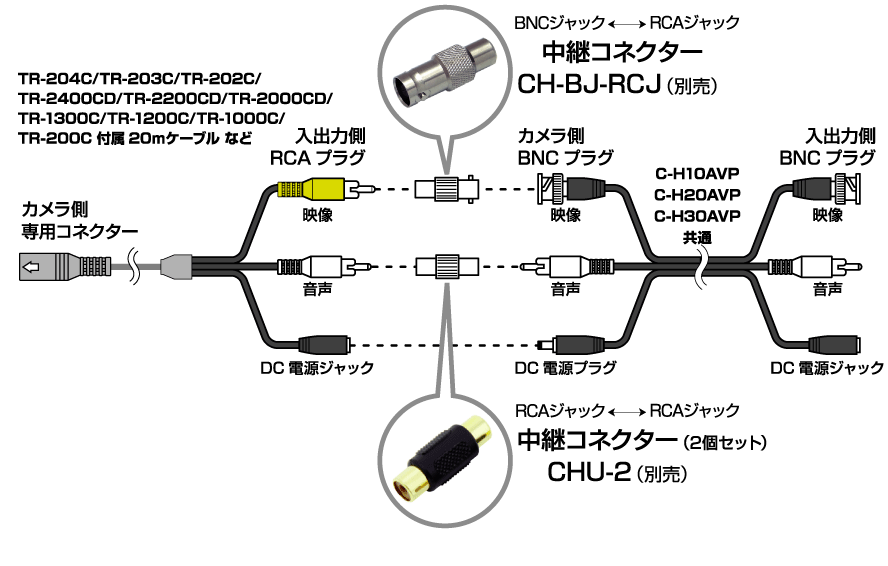

 CVBSカメラのケーブルと接続するには

CVBSカメラ付属ケーブル(RCAプラグ)と接続ケーブル(BNCプラグ)をつなぐ場合は
中継コネクター CH-BJ-RCJ(別売)・CHU-2(別売)を使用します。

接続ケーブル(BNCプラグ)と接続ケーブル(BNCプラグ)をつなぐ場合

例 :TR-2700WDI付属ケーブル+C-H20AVPなど
※接続ケーブルの最大延長距離は40mです。

CVBSカメラ付属ケーブル(RCAプラグ)と接続ケーブル(BNCプラグ)をつなぐ場合は
中継コネクター CH-BJ-RCJ(別売)・CHU-2(別売)を使用します。

接続ケーブル(BNCプラグ)と接続ケーブル(BNCプラグ)をつなぐ場合

例 :TR-204C付属ケーブル+C-H20AVPなど
※接続ケーブルの最大延長距離は40mです。
