カメラ(映像・電源)ケーブル

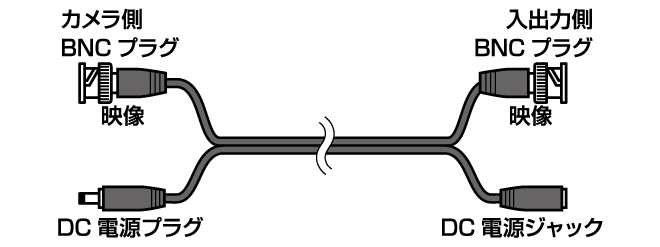

接続ケーブル C-H00VP

接続ケーブル C-H00VP

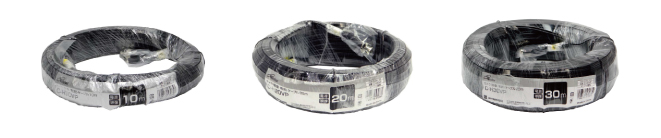

配線距離に合わせて10m/20m/30mからお選びください。

カメラ(映像・電源)ケーブル 10m C-H10VPこちら
カメラ(映像・電源)ケーブル 20m C-H20VPこちら
カメラ(映像・電源)ケーブル 30m C-H30VPは生産を完了しております。

※接続ケーブルの最大延長距離は40mです。ケーブルを延長するとケーブル長に比例して電源電圧が下がり、赤外線投光性能の低下や映像にノイズが発生する場合があります。

 ケーブルを接続するには

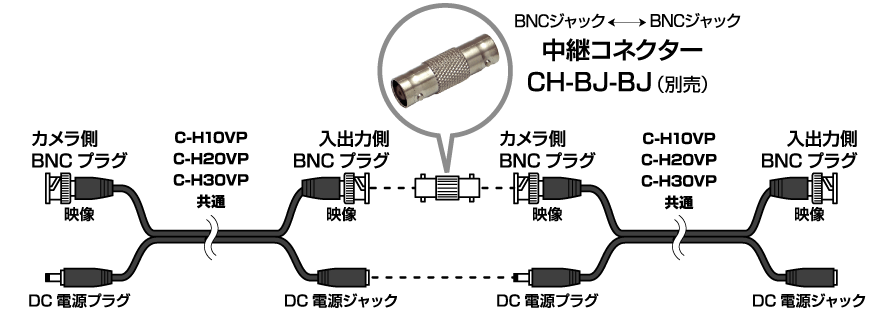

接続ケーブル(BNCプラグ)と接続ケーブル(BNCプラグ)をつなぐ場合は
中継コネクター CH-BJ-BJ(別売)を使用します。

接続ケーブル(BNCプラグ)と接続ケーブル(BNCプラグ)をつなぐ場合

例 :C-H20VP+C-H20VP、C-H10VP+C-H30VPなど
※接続ケーブルの最大延長距離は40mです。

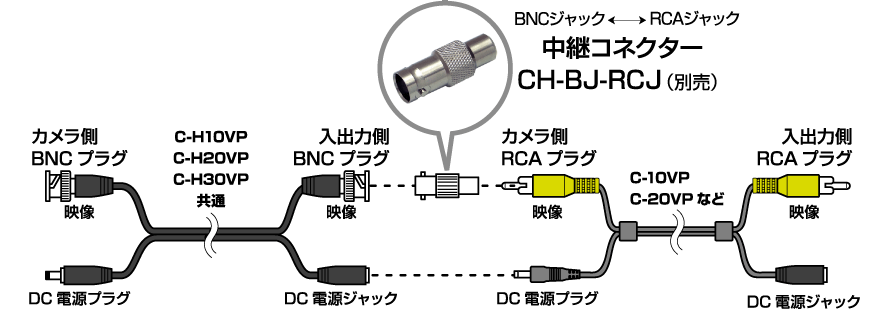

接続ケーブル(BNCプラグ)と延長ケーブル(RCAプラグ)をつなぐ場合は
中継コネクター CH-BJ-RCJ(別売)を使用します。

接続ケーブル(BNCプラグ)と接続ケーブル(BNCプラグ)をつなぐ場合

例 :C-H20VP+C-20VPなど
※接続ケーブルの最大延長距離は40mです。

 CVBSカメラのケーブルと接続するには

CVBSカメラ付属ケーブル(RCAプラグ)と接続ケーブル(BNCプラグ)をつなぐ場合は
中継コネクター CH-BJ-RCJ(別売)を使用します。

接続ケーブル(BNCプラグ)と接続ケーブル(BNCプラグ)をつなぐ場合

例 :TR-858WCP付属ケーブル+C-H20VPなど
※接続ケーブルの最大延長距離は40mです。

CVBSカメラ付属ケーブル(RCAプラグ)と接続ケーブル(BNCプラグ)をつなぐ場合は
中継コネクター CH-BJ-RCJ(別売)を使用します。

接続ケーブル(BNCプラグ)と接続ケーブル(BNCプラグ)をつなぐ場合

例 :TR-857WCP付属ケーブル+C-H20VPなど
※接続ケーブルの最大延長距離は40mです。

 PDFダウンロード

外形寸法図
その他製品の外形寸法図、取扱説明書のダウンロードは こちらへ
