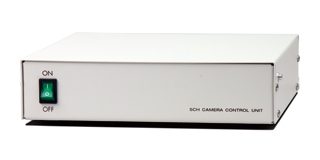

VKO-1005U 5CH電源ユニット

VKO-1005U 5CH電源ユニット

製品特長

同軸ケーブル1本でカメラ配線が可能
対応機種:VKO-900WDVKO-920DNVKO-400CVKO-820CDNVKO-810CDN
本体の各CH毎にビデオレベルの調整が可能(ケーブル補償スイッチ)。
使用する同軸ケーブルや配線距離によって電圧やビデオレベルが減衰した場合に調整が可能。
5入力まで対応可能

対応機種スイッチ最大配線距離
VKO-920DN、VKO-400C、820CDN、810CDNSHORT:『L』3C-2V:300m
5C-2V:500m
VKO-920DN、VKO-400C、820CDN、810CDNSHORT:『S』3C-2V:170m
5C-2V:300m
VKO-900WDSHORT:『S』3C-2V:80m
5C-2V:160m
VKO-900WDLONG:『L』3C-2V:160m
5C-2V:320m

製品仕様

型式VKO-1005U
カメラ入力1.0Vp-p 75Ω(BNC)×5
映像出力VBS 1.0Vp-p 75Ω(BNC)×5
電源電圧AC100V〜240V
出力電圧DC20V/DC25V 可変(切替SW) 2A
消費電力90W (最大)
動作温度0°〜 40°
最大配線距離
  • 920DN、400C、820CDN、810CDN(スイッチ『L』側)の場合、3C-2V:300m 5C-2V:500m
  • VKO-900WD(スイッチ『L』側)の場合、3C-2V:160m 5C-2V:320m
外形寸法(幅)213×(高さ)52×(奥行)203mm
質量約2kg
付属品電源コード

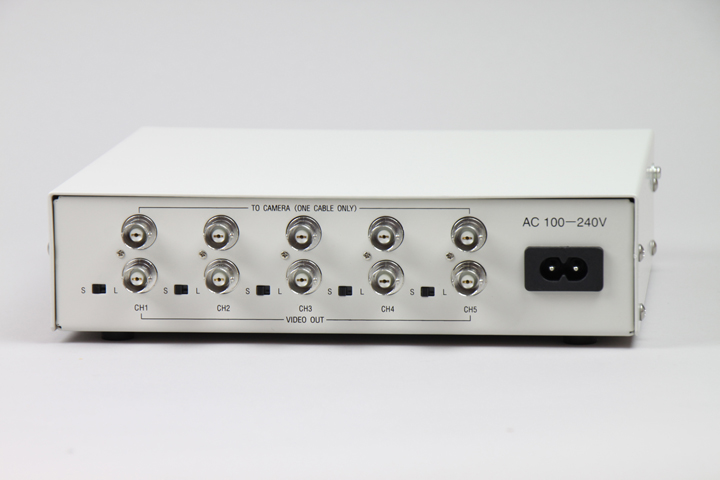

背面写真

VKO-1005U 背面写真 クリックで拡大
