3軸方向の角度調整機構、モニター出力端子を搭載

3軸方向の角度調整機構、モニター出力端子を搭載

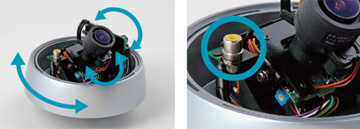

水平、垂直、左右方向の角度調整機構により、天井取付時のアングル微調整や壁面取付時の左右アングル微調整が可能となりました。 また、本体カバー内にモニター出力端子を搭載し、本体取付後に現場での画角調整が容易となりました。

オプション[スモークカバー SC-1、天井埋め込み金具 TCVW-1]

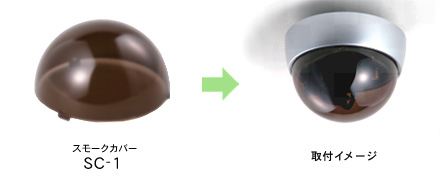

スモークカバー SC-1

TCVW-1

材質SECC鋼板
外形寸法φ181×H42.5mm
天井穴寸法φ145mm
固定方法カメラ本体:付属M3ビス×4箇所固定
天井面:付属M3タッピング ビス×4箇所固定
質 量170g
適合機種VKO-800CD、VKO-810CDN

製品特長

同軸ワンケーブル(電源重畳)方式、及びDC12V電源に対応
専用電源ユニットVKO-1005Uを使用することにより同軸ケーブル1本で配線 を行うことが可能です。またDC12V電源を供給すれば、従来方式で使用可能です。

※2方式を同時接続すると故障の原因となりますのでお止めください。

デイ&ナイト機能
昼は高品質なカラー映像、夜は鮮明な白黒映像を表示可能です。
電子感度アップ機能
最大32倍:最低照度0.001Lux(白黒時)まで
DNR(デジタルノイズリダクション)機能
低照度時に発生するノイズ成分を自動分析し除去します。見やすい映像はもちろん、DVRなどの記録メモリが節約出来ます。
オートアイリスバリフォーカルレンズ内蔵
現場の状況に合わせて自在に画角の微調整が可能です。
3軸方向の角度調整が可能
水平、垂直、左右方向のアングル調整が可能な3軸調整機能搭載
フリッカーレス対応

※設定時電子感度アップ機能は働きません。

50Hz地域で発生する蛍光灯による画像ちらつき現象を抑えます。
モニター出力端子を標準装備
画角調整時に便利なモニター出力端子を本体カバー内に搭載

製品仕様

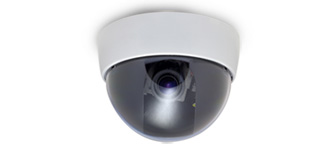

型式VKO-800CD
撮像デバイス1/3インターライン転送方式CCD(SONY製)
有効画素数768(水平)×494(垂直)
撮像面積4.8mm(水平)×3.6mm(垂直)
テレビジョン方式NTSC方式準拠
走査周波数水平:15.734kHz、垂直:59.94Hz
同期方式内部同期方式
映像出力1.0Vp-p 75Ω
水平解像度520TV本以上
S/N比48dB以上(AGC:0FF時)
最低被写体照度0.15ルクス(F1.2)
AGCON/OFF切替可能
ホワイトバランスAUTO/HOLD(TTL方式、手動切替)
電子シャッター1/60〜1/10000秒可変
フリッカーレスON/OFF切換
オートアイリスオートアイリスバリフォーカルレンズ
レンズ2.9〜10mm F1.2
画角水平94.6〜28.8° 垂直68.4〜21.6°
逆光補正ON/OFF切替
電源@ワンケーブル(専用電源ユニット VKO-1005Uより供給)
ADC12V±10% ※@Aは自動判別
消費電流190mA最大
周囲温度、湿度0〜60°、70%以下(動作) -20〜70°保存
外形寸法φ132×93(高)mm
質量300g
本体色ライトグレー(DIC G-22、PANTONE Cool Gray 2C近似色)
付属品取扱説明書×1、DC付プラグコード×1、ネジ×一式
