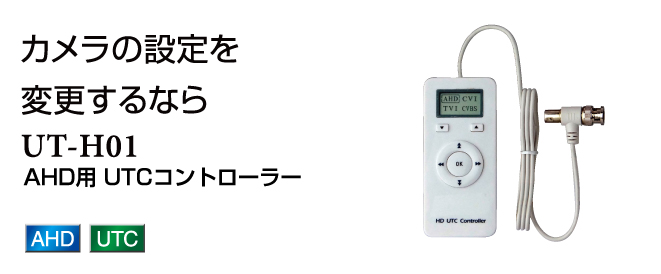

HDカメラの映像を映すなら  UT-H01

 製品説明

同軸ケーブルを介してUTC 対応カメラのOSD( オンスクリーンディスプレー) メニューを操作するためのコントローラーです。 カメラの設定(OSDメニュー)をモニターテレビを見ながら変更することができます。

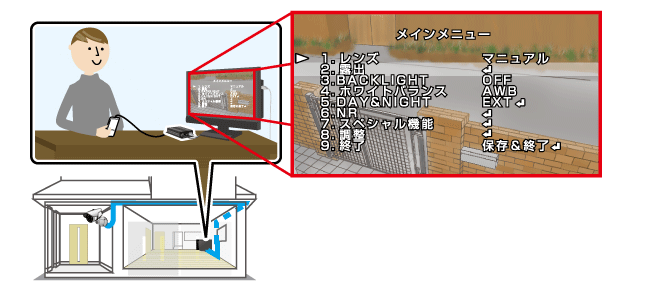

設置イメージ

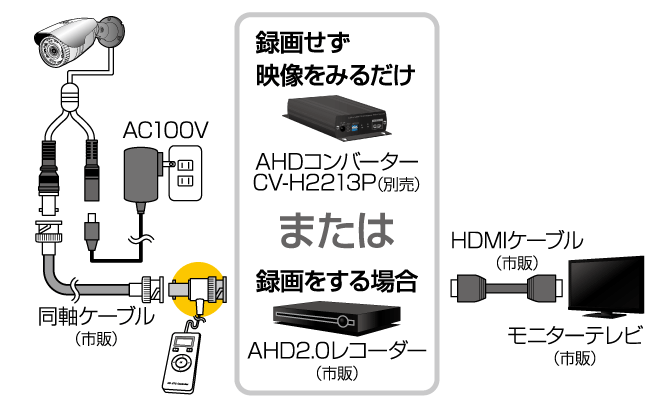

 接続方法

BNCコネクターで同軸ケーブルに接続します。カメラ側とレコーダー側のどちらにも接続できます。

接続イメージ
 同梱品

@本体(ケーブル長 約0.9m)
A単4形電池 2本(テスト用)
B取扱説明書(保証書付)

 製品仕様

型式UT-H01
プロトコルPelco C
動作温度・湿度0℃〜40℃・85%以下(結露なきこと)
電源・消費電流3V・最大0.0075W(2.5mA)
寸法120×55×16(mm)
重量約55g

 PDFダウンロード

外形寸法図 取扱説明書 リーフレット(PDF)
その他製品の外形寸法図、取扱説明書のダウンロードは こちらへ
