AVR8124HM 12.5型ハイビジョンモニター一体型ハードディスクレコーダー(映像・音声4入力、AHD3.0、3TB)

 防犯用レコーダーとモニターがひとつに

業務用と同等の本格的な機能を持つハードディスクレコーダーと、ハイビジョンモニターをコンパクトなボディに凝縮しました。一般的な据置型と比べて少スペース化を実現しました。


卓上の設置はもちろん、壁掛け設置にも対応。

壁掛け・屋外キャビネット設置例

※直射日光があたらない涼しい場所に設置してください。


 AHDカメラとアナログ(CVBS)カメラを同時に4台録画可能

AHDカメラとアナログ(CVBS)カメラを同時に4台録画可能

AHDカメラ映像とアナログカメラ映像の信号を自動認識。
既設のアナログ(CVBS)カメラと配線をそのまま流用できるので、アナログレコーダーからの入替えをお考えの方にもおすすめです。



 大容量ハードディスクで長時間の録画に対応

防犯機器用に開発された3TBハードディスクを搭載。もちろん、上書き録画に対応。

録画時間の目安(カメラ4台接続)
解像度
(最高画素数)
5M-N
1280×1920
(AHD3.0)
1080P
1920x1080
(200万画素)
960H
960x480
(55万画素)
フレームレート 15FPS 25FPS 30FPS
画質 6(最高) 6(最高) 6(最高)
日数 約24日 約30日 約70日

録画画質やフレームレートを下げたり、カメラの使用台数を少なくすると記録時間は長くなります。
例えば、カメラを半分のの2台で使用する場合や、フレームレート(映像の滑らかさ)を半分の数値に下げた場合、録画時間は2倍程度になります。

※録画時間はあくまでも目安です。設置環境や映像の内容(天候・季節)によってデータ量が大幅に増減しますので、試し録画をおこなって設定を変更することをおすすめします。

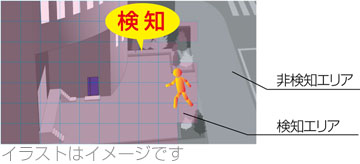

 モーション検知録画

モーション検知録画

カメラ映像に動きがあったときに録画を開始する「モーション検知」に対応。検知エリアと感度が設定可能です。
常時録画と組み合わせ、スマート再生モードで検索を容易にすることもできます。




 豊富な再生モード
・通常再生  任意のカメラ(最大2台)を再生。再生時間帯は独立して設定可能。
・同期再生  任意のカメラ(最大2台)を再生。同じ時間帯を再生。
・タイムシェア再生  任意のカメラの異なる時間帯を2画面で再生。
・スマート再生  モーション検知で録画されたときは通常の速度で、それ以外は早送りで再生する機能。
・スマートサーチ  サムネイル(縮小映像)を表示し、検索を容易に。
・顔検索  「顔」と認識された映像をピックアップし、サムネイル)縮小映像)を表示。

録画データによって、数秒程度のズレが発生する場合があります。

再生モード

画像はハメコミ写真のイメージです。

 USBメモリ(別売)に録画データをバックアップ

USBメモリーに簡単に保存可能

重要なデータはUSB端子を介してUSBメモリにバックアップが可能です。
※USBメモリ(128GB以下)対応

UTCコントロール機能

USBメモリーに簡単に保存可能

同軸ケーブルを介してUTC対応AHDカメラの設定(OSDメニュー)を、レコーダーのマウスなどでモニター画面を見ながら変更ができます。
※弊社製AHDカメラTR-H210のみレコーダーからのUTCコントロールは非対応です。UTCコントローラー(別売)で対応可能となります。

ネットワーク機能搭載

4台のカメラ映像を同時録画・再生可能、さらに音声も録音可能です。

インターネットを経由し、PCやスマートフォンでカメラの映像を見ることが可能です。
※ 本機をLANケーブル(市販)でインターネットに接続できる環境が必要です。
※ PCやモデム、ルータの設定が必要になる場合があります。それぞれの機器の取扱説明書をご確認ください。
※ ネットワーク環境により映像がみられない場合があります。
※ スマートフォン用アプリ、PC用ソフトウェアは別途ダウンロードが必要です。

その他の製品特長

ループ表示
各カメラの画面を順番に自動で切り替えます。切り替るタイミング(5~120秒)の設定ができます。
外部モニターに接続可能
HDMI端子を装備、HDMI端子搭載のモニターでモニタリングできます。本体モニターと外部モニターの両方に表示します。別売のHDMIケーブルが必要です。
音声記録可能(4ch)
マイク付きカメラの音声入力を録音できます(4ch)。スピーカー付き外部モニターで音声確認ができます。
自動復旧機能
万が一の停電時、電源の供給が復活後にシステムが自動で復旧します。録画中に停電が発生し停電が復旧した場合、システム起動後に自動で録画が再開します。
※通常は、ログアウトメニューから電源OFFの操作をして本機の電源を切ります。
ファンレス設計
ファンレス機構採用で、夜間などに気になるノイズを低く抑えます。

 製品仕様
HDD容量 3TB
信号方式 NTSC/PAL
液晶モニター 12.5型 1366×768、TFTカラー、LEDバックライト
入力端子 映像 BNC×4 AHD/CVBS自動認識
音声 RCA×4
出力端子 HDMI タイプA 最大1920×1080 音声重畳
CVBS BNC×1
音声 RCA×1※本体にスピーカーは内蔵しておりません。
録画 圧縮方式 映像:H.264/H.265 音声:G.711A
解像度 D1/960H/720P/1080P/3M-N/4M-N/5M-N
フレームレート [1080P/4M-N]1~25FPS・[5M-N]1~15FPS・[その他]1~30FPS
画質 6段階
録画モード 常時 検知
画面表示 表示モード 1画面/4画面
ループ表示 5~120秒
再生 再生速度 スロー/早送り/高速逆再生(×1、×2、×4、×8)、一時停止
同時再生 最大2チャンネル
メニュー表示 日本語ほか29言語
操作インターフェース リモコン、マウス
バックアップ USBメモリ(128GB以下)にバックアップ可能
USB端子 USB2.0 Type-A端子×2
ネットワーク LAN端子 RJ-45×1
P2P
DDNS 対応
同軸重畳制御(UTC) 可 ※弊社製AHDカメラのみ
アラーム入力 なし
アラーム出力 なし
電源電圧 AC100V 50/60HZ(ACアダプター付属)
消費電力 20W以下
使用可能周囲温度 0℃~ 55℃
使用可能周囲湿度 10%~90%(結露なきこと)
外形寸法 W304×H230×D54mm(突起部、ゴム足含まず)
本体重量 約1,760g

製品の外観・仕様などは、改良のため予告なく変更することがあります。

外形寸法図

外形寸法図

配線例

4台のカメラ映像を同時録画・再生可能、さらに音声も録音可能です。

※ 音声は4系統録音可能ですが、本体にスピーカーは搭載しておりません。音声出力端子から市販の外部スピーカーに接続するか、外部モニターにHDMIケーブルで接続してください。

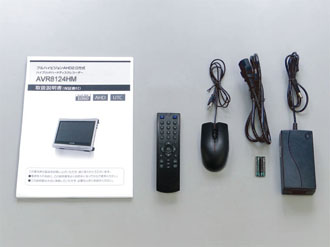

同梱品

同梱品

・レコーダー本体
・電源アダプター×1
・電源アダプターケーブル×1
・リモコン×1(テスト用単4乾電池×2)
・マウス×1
・RS485用アタッチメント×1
・取扱説明書(保証書付き)×1

※本体の操作は付属のUSBマウスが便利です。
