●このまま適合します。(▲:音声を使用しない場合)

CHU-2と併用します。

接続コネクター部分が屋外になる場合、接続部の防水、防塵のため市販の「自己融着テープ」をご利用ください。

⇒「自己融着テープの使い方とその手順」はこちら

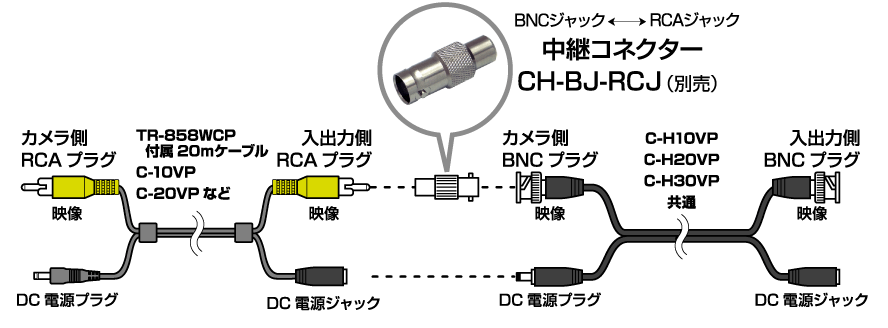

CVBSカメラ付属ケーブル(RCAプラグ)と接続ケーブル(BNCプラグ)をつなぐ場合
その1

CVBSカメラ付属ケーブル(TR-858WCP)/延長ケーブル(C-10VP/C-20VPなど)を延長する場合は延長ケーブル(C-10VP/C-20VPなど)を使用しますが、 その代用として接続ケーブル(C-H10VP/C-H20VP/C-H30VP)が使用可能です。映像端子の接続に中継コネクターCH-BJ-RCJを使用します。
※ケーブル長に比例して電源電圧が下がり、赤外線投光性能の低下や映像にノイズが発生する場合があるため、推奨できる最大延長距離は約40mまでです。ケーブルの組み合わせをご確認ください。

接続ケーブル(BNCプラグ)と接続ケーブル(BNCプラグ)をつなぐ場合

CVBSカメラ付属ケーブル(RCAプラグ)と接続ケーブル(BNCプラグ)をつなぐ場合
その2

CVBSカメラ付属ケーブル(TR-857WCP/TR-855WCP/TR-853WCP20/TR-854WVP/TR-853WCP/TR-852WBP)を延長する場合は延長ケーブル(C-10VP/C-20VPなど)を使用しますが、 その代用として接続ケーブル(C-H10VP/C-H20VP/C-H30VP)が使用可能です。映像端子の接続に中継コネクターCH-BJ-RCJを使用します。
※ケーブル長に比例して電源電圧が下がり、赤外線投光性能の低下や映像にノイズが発生する場合があるため、推奨できる最大延長距離は約40mまでです。 ケーブルの組み合わせをご確認ください。

接続ケーブル(BNCプラグ)と延長ケーブル(RCAプラグ)をつなぐ場合

CVBSカメラ付属ケーブル(RCAプラグ)と接続ケーブル(BNCプラグ)をつなぐ場合
その3

CVBSカメラ付属ケーブル(TR-2700WDI/TR-2500DI)/延長ケーブル(C-10AVP/C-20AVPなど)を延長する場合は延長ケーブル(C-10AVP/C-20AVPなど)を使用しますが、 その代用として接続ケーブル(C-H10AVP/C-H20AVP/C-H30AVP)が使用可能です。映像端子の接続に中継コネクターCH-BJ-RCJを使用し、音声端子の接続に中継コネクターCHU-2を使用します。
※ケーブル長に比例して電源電圧が下がり、赤外線投光性能の低下や映像にノイズが発生する場合があるため、推奨できる最大延長距離は約40mまでです。 ケーブルの組み合わせをご確認ください。

接続ケーブル(BNCプラグ)と接続ケーブル(BNCプラグ)をつなぐ場合

CVBSカメラ付属ケーブル(RCAプラグ)と接続ケーブル(BNCプラグ)をつなぐ場合
その4

延長ケーブル(C-10AVP/C-20AVPなど)を使用しますが、その代用として接続ケーブル(C-H10AVP/C-H20AVP/C-H30AVP)が使用可能です。 映像端子の接続に中継コネクターCH-BJ-RCJを使用し、音声端子の接続に中継コネクターCHU-2を使用します。
※ケーブル長に比例して電源電圧が下がり、赤外線投光性能の低下や映像にノイズが発生する場合があるため、推奨できる最大延長距離は約40mまでです。 ケーブルの組み合わせをご確認ください。。

接続ケーブル(BNCプラグ)と接続ケーブル(BNCプラグ)をつなぐ場合
