[生産完了]
USBメモリー(別売)に録画データを保存
本体前面のUSB接続端子にUSBメモリー(別売)を挿し、再生画面を観ながら動画や静止画を簡単に保存できます(1〜10分間で設定変更可能)。さらにそのデータをパソコンに移し、付属のPC ビューワーをインストールすることで表示・再生・保存ができます。
→USB メモリー動作確認情報
→USBメモリー 容量別『録画時間の目安』
※USB接続端子はUSBメモリー専用でUSBハブ、USBハードディスクには非対応です。USBメモリーに１回の操作で保存できる最大保存時間は10分間です。

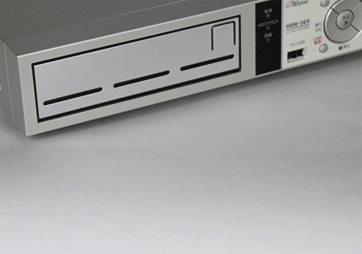

500GB脱着式ハードディスクユニット
脱着式ハードディスクユニットは別売のハードディスクユニット(HDD-500EX)と交換可能で、大切な記録保管も万全です。
ハードディスクユニットを市販の変換コネクター(SATA→USB2.0 アダプター電源供給タイプ)と接続して録画したデータ(動画・音声)をパソコンで確認(付属PC ビューワーにて表示・再生・部分的に保存)が可能です。
→ハードディスクユニットとパソコンとの接続について
※ハードディスクユニットからPCへ１回の操作で保存できる最大保存時間は60分です（データコピーにかかる時間は数秒から数分程度）。

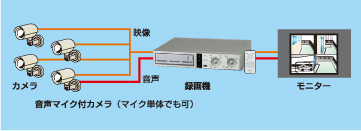

4台のカメラ映像を同時録画・再生可能、さらに音声も録音可能
カメラを4台接続でき、同時録画・同時再生が可能です。音声は1系統のみ録音可能です(音声単独で録音可能)。

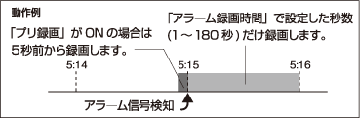

プリ録画機能
異常が起きた時(アラーム信号検知時)より5秒手前から録画開始します。
※プリ録画秒数は5秒で固定です。

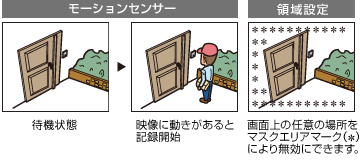

”動き”に反応し録画するモーションセンサー録画機能
映像の変化から動体を検知して自動で録画を開始します。不審者が侵入した時のみ録画を開始できますので、効率的に録画・再生ができます。 モーションセンサーを無効にする領域をカメラごとに設定できます。
※モーションセンサー録画機能のような映像の変化に反応する機能はモーションディテクト機能や動体検知機能などといいます。
その他の製品特長
- アラーム録画機能(録画予約設定時)
-
録画予約設定でアラーム録画をする時間を設定できます。1日(24時間)の録画スケジュールを1時間ごとに設定可能。
夜間や早朝などに設定しておき、異常が起きた時に記録開始(1〜180秒の任意値、1秒単位で変更可)。 - センサー入力4CH 警報出力1CH
- いずれかのセンサーが動作した場合、チャンネル設定で設定したすべてのチャンネルを同時に録画するので撮り逃しがありません。
- オートシーケンス (画面自動切換)機能
- 4分割画面と各カメラの画面を自動で切り替えます。
- PC用モニターに接続可能
- VGA出力端子を装備、PC用モニターでモニタリングできます。別売のVGAケーブル(D-sub15ピン)が必要です。
録画時間の目安(カメラ2台または4台取り付け時)
| フレーム数 | 高画質 | 標準 | 長時間 |
|---|---|---|---|
| 30フレーム/秒 | 260時間(約10日) | 346時間(約14日) | 520時間(約21日) |
| 15フレーム/秒 | 520時間(約21日) | 692時間(約28日) | 1040時間(約43日) |
| 10フレーム/秒 | 816時間(約34日) | 1090時間(約45日・1ヵ月半) | 1360時間(約56日) |
| 5フレーム/秒 | 1300時間(約54日) | 1730時間(約72日・2ヶ月半) | 2600時間(約108日・3ヶ月半) |
| 1フレーム/秒 | 2600時間(約108日・3ヶ月半) | 3460時間(約144日・4ヶ月) | 5200時間(約217日・7ヶ月) |
- ※1：表中の録画時間はあくまで目安です。映像の内容によって大幅に増減することがありますので、試し録画を行って使用可能時間を予測することをおすすめします。
- ※2：カメラを1〜2台録画している場合の解像度は704×240になります。カメラを3〜4台録画している場合の解像度は352×240になります。
USBメモリー 容量別『録画時間の目安』
| USBメモリー容量 | 4GB(市販) | 8GB(市販) | 16GB(市販) | 32GB(市販) |
|---|---|---|---|---|
| 録画可能時間 | 約8時間 | 約17時間 | 約34時間 | 約68時間 |
- カメラ2台(昼間屋外撮影時)/解像度704×240/フレームレート10FPS/画質設定標準画質。
- 4GBから32GBまでのUSBメモリーが使用可能です。録画時間はあくまで目安であり、映像内容により大幅に変わります。
16GBのUSBメモリー使用時の録画時間の目安
| フレーム数 | 高画質 | 標準 | 長時間 |
|---|---|---|---|
| 30フレーム/秒 | 約8時間 | 約11時間 | 約16時間 |
| 15フレーム/秒 | 約16時間 | 約21時間 | 約32時間 |
| 10フレーム/秒 | 約25時間 | 約34時間 | 約42時間 |
| 5フレーム/秒 | 約40時間 | 約54時間 | 約81時間 |
| 1フレーム/秒 | 約81時間 | 約107時間 | 約161時間 |
- ※1：表中の録画時間はあくまで目安です。映像の内容によって大幅に増減することがありますので、試し録画を行って使用可能時間を予測することをおすすめします。
製品仕様
| 型式 | HDR-5EX |
|---|---|
| 映像入力 | BNC×4CH(NTSC) |
| 映像出力 | BNC×1CH(NTSC)、VGA出力 |
| 入力ループスルー出力 | 4CH(BNC) |
| センサー入力 | 4CH (通常オープンまたは通常クローズ) |
| 警報出力 | 1CH(通常オフ 警報時オン)12V1A以下の機器を接続可能 |
| 音声入力 | RCA×1CH(ラインレベル) |
| 音声出力 | RCA×1CH(ラインレベル) |
| USBメモリー保存 | 動画、静止画を保存可能 |
| 映像圧縮方式 | MPEG-4 |
| 録画フレームレート | 30/15/10/5/3/2/1フレーム/秒 |
| 録画解像度 | 1〜2CH時704×240 / 3〜4CH時352×240 |
| 録画画質設定 | 3段階(高画質/標準画質/長時間) |
| 早送り・巻き戻し速度 | ×1/2,×2,×4,×8,×16,×32,×64 |
| 音声圧縮方式 | G711(8KHz) |
| HDD容量 | 500GB |
| モーションセンサー | 各CH毎エリア及びレベル指定可能 |
| アラーム録画設定 | プリ録画(ON※アラームを検出すると、検出した時点の5秒手前から録画可能(秒数は5秒固定で変更は不可)/OFF) |
| 画面表示 | 1画面・4画面・オートシーケンス表示 |
| パスワード設定 | 数字4ケタ |
| 時計精度 | 月差±60秒以内 |
| リモコン | 赤外線方式14ボタン 使用電池 CR2025 |
| PCビューワーソフト | 付属(ハードディスクユニット、USBメモリーに書き出したデータをパソコンで閲覧可能)※Windows7/Windows8対応済み |
| その他主な機能 | VGA表示補正機能/映像取込補正機能 |
| 電源・消費電力 | AC100V 50/60Hz・50W以下 |
| 使用温度範囲 | 0℃〜+40℃ |
| 使用湿度範囲 | 10%〜90% |
| 外形寸法(mm) | 340(W)×70(H)×300(D) |
| 質量 | 約3.9kg |
付属品
- 500GBハードディスクユニット(本体セット済)
- 電源コード×1
- ハードディスクユニット用イジェクトピン×2
- BNC-RCA変換コネクター×5
- リモコン×1(CR2025×1)
- 取扱説明書(保証書)×1
- クイックスタートガイド×1
- PC Viewer取扱説明書×1
（USBメモリー、SATA→USB2.0アダプター電源供給タイプは別売りです。市販品をご購入ください。） - CD-ROM（PC Viewer soft）×1 ※Windows7/Windows8対応
