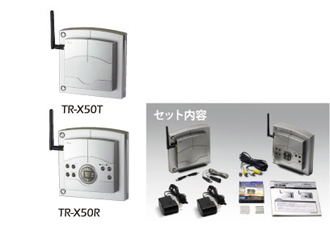

送受郎 屋外軒下用送信機+屋内用録画機能付受信機

送受郎 4chデジタルワイヤレスシステム ワイヤレス送受信機セット







製品特長

設置イメージ

■有線カメラを無線化

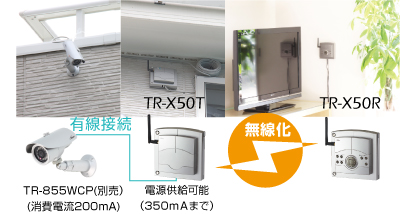

有線のカメラを送信機(TR-X50T) に接続すれば、映像を無線送信可能です。
※マイク付カメラであれば音声も無線送信可能です。

⇒配線例

カメラに電源供給可能

■カメラに電源供給可能

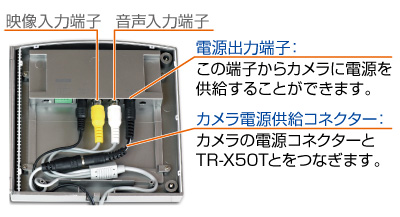

送信機(TR-X50T) は、DC12V 電源出力端子を備え、消費電力が350mA 以下の外部カメラに電源を供給する事ができ、配線が簡素化できます。
接続するカメラの電源について
送信機「TR-X50T」よりカメラの電源を供給する場合、消費電流350mA以下のものをご使用ください。弊社製カメラでは「TR-855WCP」、「TR-204C」、「TR-2500DI」が対応可能です。「TR-858WCP」(消費電流370mA)を使用する場合はスキマケーブル(別売)を使用するなど電源までの配線が必要です。

TR-X50T設置例

■屋外軒下等に設置可能

送信機(TR-X50T) は、雨に直接あたらない場所であれば、屋外に設置可能です。

■カメラに電源供給可能

送信機(TR-X50T) は、DC12V 電源出力端子を備え、消費電力が350mA 以下の外部カメラに電源を供給する事ができ、配線が簡素化できます。
接続するカメラの電源について
送信機「TR-X50T」よりカメラの電源を供給する場合、消費電流350mA以下のものをご使用ください。弊社製カメラでは「TR-855WCP」、「TR-204C」、「TR-2500DI」が対応可能です。「TR-858WCP」(消費電流370mA)を使用する場合はスキマケーブル(別売)を使用するなど電源までの配線が必要です。

■付属カードで8時間録画可能

4GBのSDHCカードを付属、約8時間分の録画が可能です。
使用できるSD/SDHCカードは1GBから32GBまでです。
⇒詳しくは

スキマ電源ケーブル

■スキマ電源ケーブル付き
(見守り隊、送受郎、TR-X50WCP、TR-X50Tに付属)

屋外に設置する機会の多い送信機用の電源のために、スキマ電源ケーブルを付属。窓ややドアなどの隙間を利用して電源の配線を行うので、電源ケーブルの配線時の負担が大きく低減されます。

共通の特長

ページの先頭へ

電波到達距離

■ 電波到達距離 見通しで200m 木造の建物で20〜40m

2.4GHz帯を利用したデジタル通信方式採用。アナログ方式と比べてノイズやゆがみの無いクリアな映像を映し出します。 電波到達距離は見通しで約200m、木造の建物で使用した場合は20〜40m程です。
電波最大到達距離見通し200mは、周囲に電波の障害物や電磁ノイズが少ない屋外における見通し環境での実測結果です。 カメラ(送信機)と受信機の間に障害物(金属製のドア、鉄筋コンクリート、鉄骨、モルタル壁、土壁、金属線入りのガラス、 断熱材)があると、電波を通しにくくなるため、電波の届く距離が短くなる場合があります。 電波の到達距離は使用環境/設置環境により異なります。

TR-X50R SDカードスロット

■ 8時間録画可能 4GBのSDHCカードを付属、データが一杯になると上書き録画

付属の4GBのSDHCカードで約8時間分の録画が可能です。 SDカードのデータ容量が一杯になると、古いデータから上書き録画します。上書きを禁止することはできません。
容量の大きいSDHCカードに交換することで、録画時間を増やすことが可能です(SDXCカード使用不可)。
※カード容量ごとの録画時間については「録画時間の目安」をご覧ください。
※パソコンでも再生・保存・管理が行えるAVI形式を採用。

【録画時間の目安】

カード容量別 『録画時間の目安』

録画時間はあくまで目安です。映像の内容によって大幅に増減することがあります。実際に設置される環境でご確認ください。 SDカードのデータ容量が一杯になると、古いデータから上書き録画します。上書きを禁止することはできません。 画質設定がHI/LOのどちらでも、録画時間は同程度になります。

【SDカードについて】

【SDカードについて】

SDメモリ−カードはSD、SDHC、SDXCという3種類の規格があります。 ワイヤレスシリーズではこのうちのSD(1GB、2GB)とSDHC(4GBから32GBまで)が使用可能です。 データ転送速度は「Class4」以上を推奨。

■ 手動録画 撮りたい時にボタンひとつで録画を開始

表示中の1つのチャンネルを連続で録画します。録画を停止するにはもう一度録画ボタンを押します。
※長時間録画をした場合、録画ファイルは10分毎のファイルに分割して録画を行います。録画ファイル と次の録画ファイルの間に数秒間の録画しない時間があります。(この時間はメモリーカードの状態によって変化します。)

送信機を最大4台まで増設可能

■ 送信機を最大4台まで増設可能 複数チャンネルの同時録画不可

1台の受信機に対して最大4台までカメラ(送信機)をペアリングして送受信することができます。各チャンネルのセンサー録画に対応で きます。一つのチャンネルの録画終了後、次のセンサー信号を受信したチャンネルが録画を開始します。
※カメラを増設した場合、複数のチャンネルの同時録画はできません。 録画時は録画するチャンネルを1画面表示します(警備モードの待機画面は4分割表示)。

ページの先頭へ

混信しない

■ 混信しにくい 秘匿性に優れるFHSS(周波数ホッピング方式)採用

使用地域周辺で同一機種を複数台使用しても混信の心配はありません。
※FHSS(周波数ホッピング方式)とは一定の周期で搬送波の周波数を切り替えて(およそ0.1秒と高速にランダム変更)通信を行う方式です。

■ オートシーケンス機能

ペアリングされた複数のカメラ映像を自動で切替え表示します。
※表示間隔は3秒から10秒の間で秒単位で変更可能。空きチャンネル及び、4分割画面はスキップします。 警備モード中はオートシーケンス機能は使えません。

オートシーケンス機能

■ 停電復旧後の動作について

停電復旧後は電源は入りますが、録画は自動で再開されません。
また警備モードが切れますので「警備モード」ボタンを押してください。

ページの先頭へ

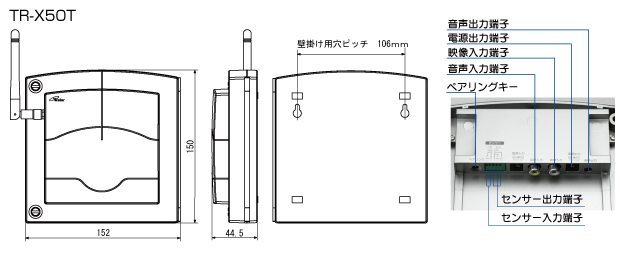

外形寸法図

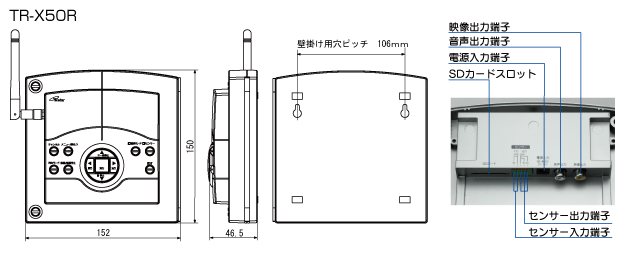

外形寸法図

外形寸法図

製品仕様

送信機仕様【TR-X50T】
電源付属ACアダプター
電源電圧DC12V
消費電流160mA
全消費電力2.5W
使用温度範囲0℃〜40℃
外形寸法(W)152×(H)150×(D)44.5 (突出部含まず)
質量340g
インターフェイス
  映像入力RCA
  音声入力RCA
  音声出力3.5mmステレオミニジャック
  センサー入力フォトカプラ NOのみ対応
  センサー出力リレー端子 NO/NC対応
  電源入力端子DC電源ジャック(黒)
  電源入力DC12V
  電源出力DC12V 350mA以下 φ5.5mm
  アンテナ端子RP SMA-J
無線仕様
使用周波数帯2.4GHz帯(2.4GHz〜2.4835GHz)
変調方式GFSK
スペクトラム拡散FHSS
干渉制御CCDS
データレート最大2Mbps
映像圧縮方式モーションJPG
音声圧縮方式ADPCM
通信距離見通し約200m
工事設計認証番号TR-X50R:001WWCA1195  TR-X50T:001WWCA1196
受信機仕様【TR-X50R】
映像方式NTSC
解像度可変 VGA 640x480 QVGA 320x240
フレームレートVGA 最大9fps(変動) QVGA 最大25fps(変動)
同時接続台数4台(送信側)
画像反転可能
画面切替自動切換/単画面/4分割
オートシーケンス可能
ブザー有 センサー信号受信により動作
電源入力端子DC電源ジャック(黒)
電源付属ACアダプター
電源電圧DC12V
消費電流150mA
全消費電力2.5W
使用温度範囲0℃〜40℃
外形寸法(W)152×(H)150×(D) 46.5 (突出部含まず)
質量360g
時計精度月差±60秒以内
録画機能※注1
  映像圧縮方式モーションJPG
  音声圧縮方式ADPCM
  ファイル形式AVI形式
  録画解像度VGA 640x480 QVGA 320x240
  録画フレームレート16fps
  録画モード手動 / モーション(※ TR-X50WCPと接続時使用可能)/ センサー
  センサー録画時間設定30秒 1分 2分 3分 4分 5分 6分 7分 8分 9分 10分
  録画データ検索ファイル検索
  再生機能通常再生/早送り/早戻し
インターフェイス
  無線受信CH数4CH
  音声入力内蔵マイク
  映像出力/音声出力RCA
  センサー入力フォトカプラ NOのみ対応
  センサー出力リレー端子 NO/NC対応
  SDカードスロット1 (SDHC/SDカード 1GB〜32GBまで対応)
  電源入力DC12V
  アンテナ端子RP SMA-J
  ※注1 : 複数のチャンネルを同時に録画する事はできません。録画時は録画するチャンネルを1画面表示します。

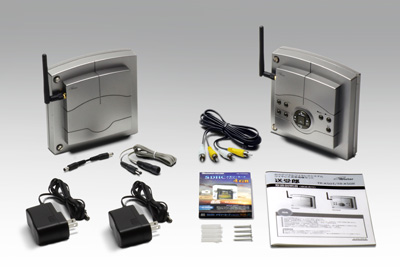

付属品

付属品

  • アンテナ×2
  • RCA映像・音声出力ケーブル(2m)×1
  • 木ネジ×4
  • コンクリートアンカー× 4
  • SDHCカード(4GB)×1
  • ACアダプター(DC12V1.8m)×2
  • スキマ電源ケーブル(2m)×1
  • カメラ電源コネクター×1
  • 取扱説明書(保証書付き)×1

配線例

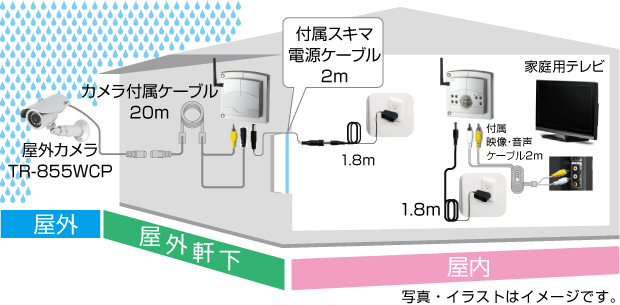

屋外カメラTR-858WCP+屋外軒下用送信機+屋内用録画機能付受信機

配線例
