高感度および高解像度を実現するソニーEffio-E システム採用

近赤外線領域で超高感度を誇るSONY製48万画素1/3型「SONY EXView HAD CCDU」採用しました。

※EXview HAD CCDはソニー鰍フ登録商標です。

大型径8mmLED24 灯を採用で投光距離約30m〜 40m
(画像をクリックで拡大)
夜間撮影比較画像

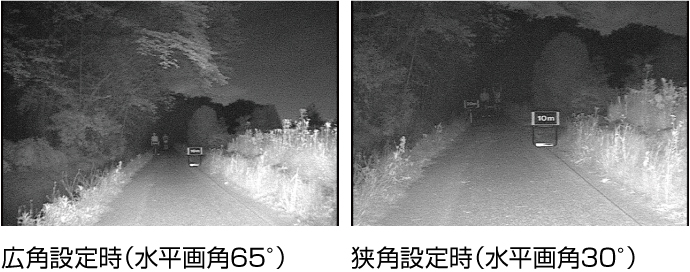

バリフォーカルレンズの広角設定時と狭角設定時の夜間撮影の比較画像です。 大型径8mmのLEDを24 灯採用し夜間撮影時の赤外線投光距離約30m〜 40m先の人物の行動が確認できます。

※暗くなると自動で赤外線投光器による暗視モードに切り替わります。赤外線撮影をするため白黒の映像になります。

強力な暗視能力を活かすバリフォーカルレンズ(水平画角65-30°)
(画像をクリックで拡大)
屋内駐車場での撮影画像


バリフォーカルレンズは焦点距離の調整ができるので、撮影したい場所の画角の調整ができます(水平画角65-30°)。

画像について

カメラは床から2mほどの高さに設置。
カメラから被写体(車)までの距離は8m。
使用したレコーダーはDVF-7

距離の目安として画像に白線を合成。

ページの先頭へ

背面の防水キャップをあけるだけで、簡単にバリフォーカルレンズの調整が可能
カメラ背面画像

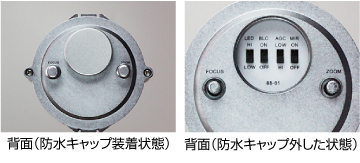

バリフォーカルの調整ツマミや設定パネルへはカメラ背面の防水キャップを回し簡単にアクセスできます。

設定パネルについて

LED:赤外線投光の強さの調整(出荷時:LOW)

BLC:逆光でのご使用が多い場合ON(出荷時:OFF)

AGC:暗視時の感度調整(出荷時:HI)映像が明るすぎる場合や暗視時のノイズを抑えたい場合はLOWにします

MIR:ミラー(出荷時:OFF) ONで映像の左右を入れ替え

逆光補正機能
VK-P600X 屋外設置イメージ

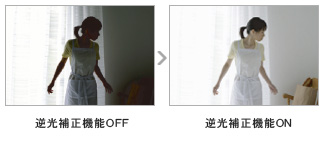

逆光補正は、夕暮れ時の逆光などで被写体が暗くなる現象を補正し、全体をバランスの取れた映像にします (逆光状態ではカメラの露出が明るい方に合うため、肝心の被写体は暗くなってしまいます)。

厳しい屋外環境に対応(保護等級 IP66相当)
水滴イメージ

風雨や砂塵といった屋外の厳しい設置環境においても安定したカメラ動作を実現します(使用温度範囲 0〜+40℃ ※耐寒性能はありません)。

保護等級 IP66相当
(人体および固形異物に対する保護:耐塵形 粉塵が内部に侵入しない /水の浸入に対する保護:波浪に対する保護 波浪または、いかなる方向からの水の強い直接噴流によっても有害な影響をうけない )。

ページの先頭へ

カメラ映像

赤外線投光器内蔵 デイ&ナイトバリフォーカルカラーCCDカメラ VK-P600Xを使用し、屋内駐車場で撮影した実験映像です。

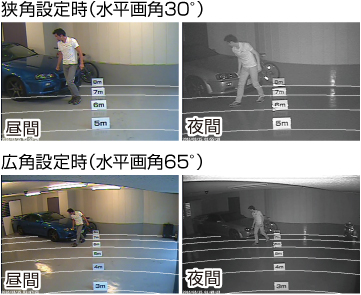

水平画角65°での昼間(赤外線OFF)と夜間(赤外線ON)の違い、 さらに水平画角30°での昼間(赤外線OFF)と夜間(赤外線ON)の違いが確認できます。
レコーダーはDVF-7を使用しました。

付属品

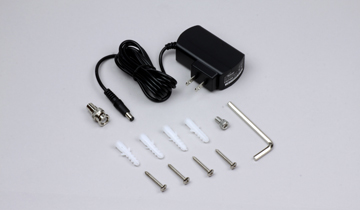

付属品
  • ACアダプター(DC12V)
  • 変換コネクタ(BNC-P/PIN P-J)
  • 専用工具
  • ブラケット
  • 固定用ネジ一式
  • 取扱説明書(保証書含む)

※ケーブルは別売です。

アクセサリー

配線距離にあわせてケーブルをお買い上げ下さい。(付属ケーブル長は1.8m)

別売接続ケーブル
C-20VP(20m)
接続コネクター
H-4、H-5

※延長ケーブルを複数ご使用になる場合は2本(延長距離40m)までを目処にご使用ください。

ページの先頭へ

製品仕様
型式VK-P600X
撮像素子SONY EXView HAD CCDU 1/3型カラーCCD
有効画素数約48万画素
レンズf=4.0〜9.0mm F1.6
水平画角約65°〜30°
水平解像度650本
最低照度0 LUX(赤外モードON)
電子シャッター1/60〜1/100,000秒
ホワイトバランス自動追尾
映像出力端子BNCジャック
音声出力端子
電源入力端子5.5φDC電源ジャック
保護等級IP66相当
赤外線LED光量HI/LOW切替
赤外線投光距離HI/約40m LOW/約30m
デイナイトフィルター自動切替
AGCHI/LOW切替
逆光補正ON/OFF切替
ミラー表示ON/OFF切替
電 源付属ACアダプター
カメラ電源/電圧DC12V±10%
カメラ電源/電流赤外線OFF 140mA、 赤外線ON 400mA(LOW)/520mA(HIGH)
全消費電力赤外線OFF 2.5W、 赤外線ON 6.5W(LOW)/8.2W(HIGH)
使用温度範囲0〜+40℃
外形寸法W98×H189×D231mm(日除けカバーなし)、W101×H193×D271mm(日除けカバー付)
質 量約950g(日除けカバーなし)、約1055g(日除けカバー付)

ページの先頭へ

外形寸法図

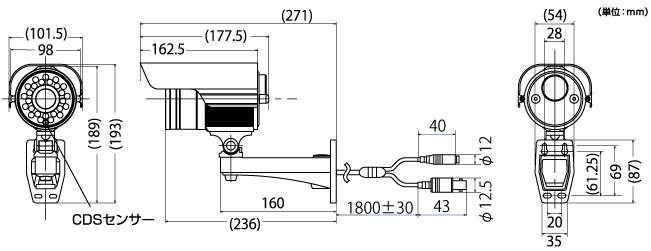

画像をクリックで「外形寸法図PDF」を表示

  • 外形寸法図
配線図

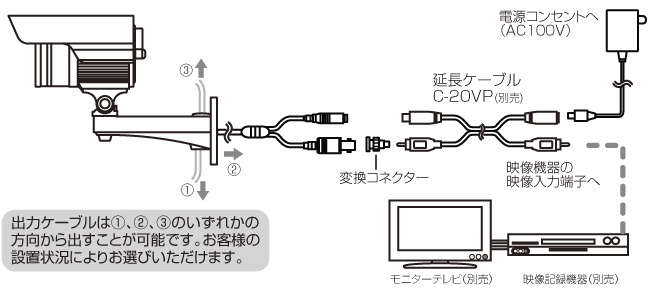

  • 【配線図@】 延長ケーブル C-20VP(別売)を2本(延長距離40m)まで使用可能(画像をクリックで拡大表示) 延長ケーブルを使用した配線

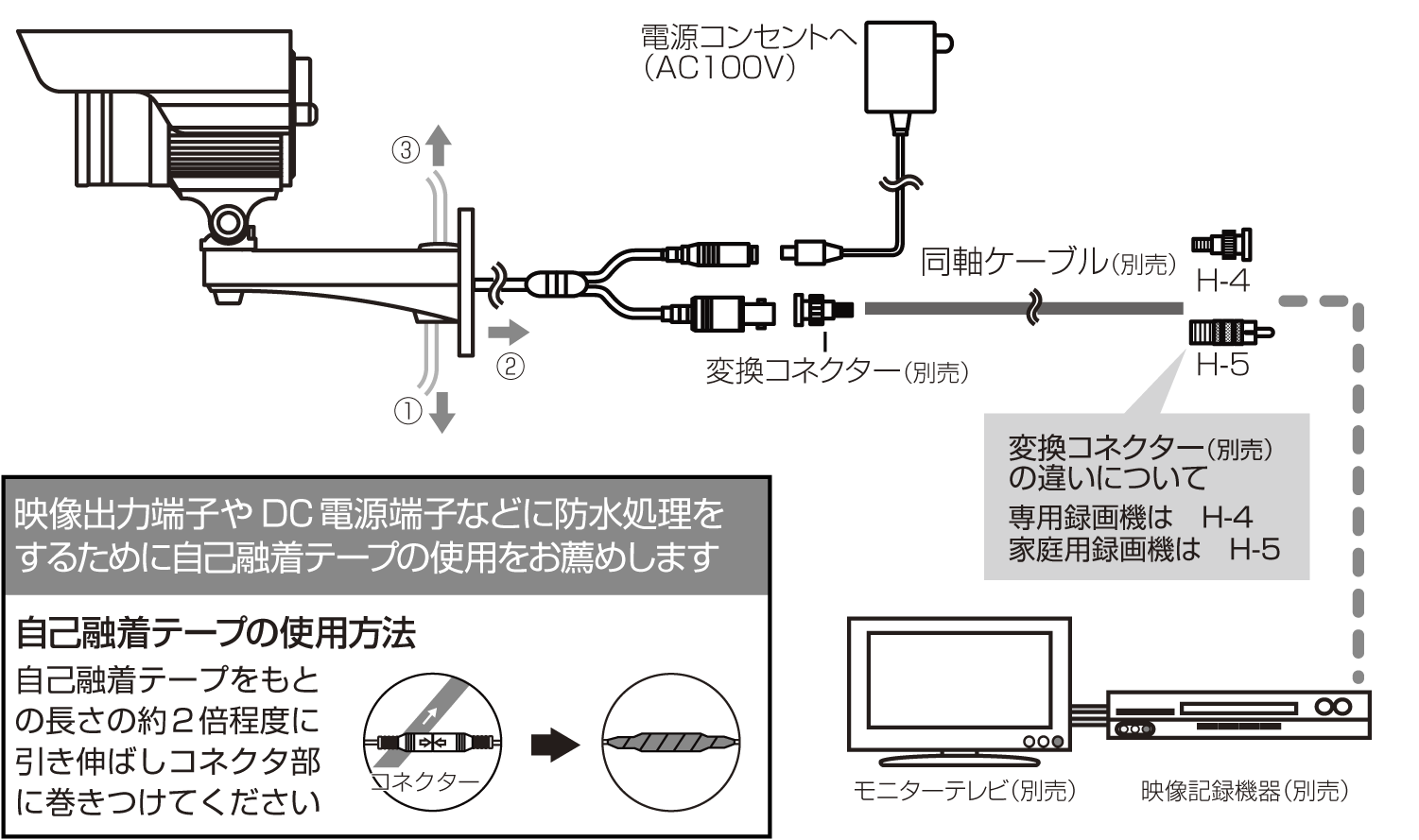

  • 【配線図A】 同軸ケーブル(5C2V)使用で最長100mまで延長可能(画像をクリックで拡大表示) 同軸ケーブルを使用した配線

    ケーブル長が足りない場合には、オプションの延長ケーブルをお買い求め下さい。 ※注意:1 ケーブルを延長した場合、映像にノイズが発生する場合があります。延長ケーブルを複数ご使用になる場合は2本(延長距離40m)までを目処にご使用ください。
