待望のズーム機能搭載! テルスター最高峰モデル! TR-H220VZ

 AHDについて
AHDとはAnalog High Definitionの略で、アナログ配線でハイビジョン画質の監視が可能になる防犯・監視カメラシステムです。アナログ(CVBS)カメラの約4倍の解像度のフルハイビジョン画質で映し出すことができます。
AHD2.0カメラは、ご家庭のテレビまたはレコーダー(AHD2.0非対応)につなげても映像は映りません。映像を見るにはAHDコンバーターCV-H2213P(別売)またはAHD2.0レコーダー(市販)が必要です。

⇒詳しい配線方法はこちら

 設置イメージ

設置イメージ
 製品説明
電動バリフォーカルレンズ搭載

バリフォーカルレンズの調整映像

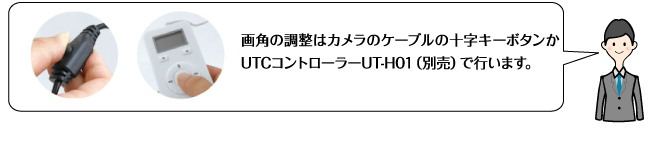

画角の調整はカメラのケーブルの十字キーボタンかUTCコントローラーUT-H01(別売)で行います。

これは便利!おすすめ使用方法

光学10倍、デジタル8倍のズーム機能を使ったおすすめの使い方をご紹介!
フルハイビジョン画質×ズーム機能により、アナログカメラ(CVBS)ではできなかったことが可能になりました。

●長距離配線が不要に〜配線コストを節約
●無線カメラの代用に〜電波環境に左右されない安定映像
●離れた場所から、気付かれずにカメラを設置

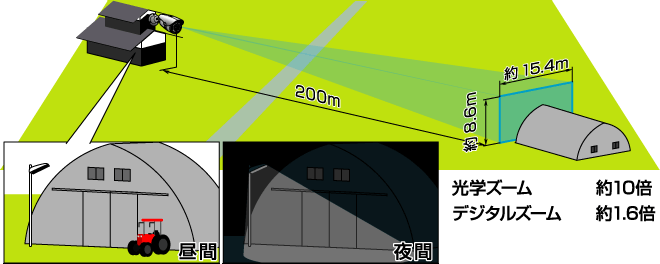

ズーム機能を使った使用例

【設置例】
農器具・農作物の監視/大型駐車場の監視/マンション駐車場の新車を部屋から監視など

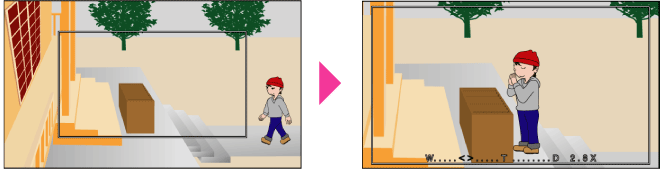

スマートズーム機能

スマートズーム機能映像

画角の調整はカメラのケーブルの十字キーボタンかUTCコントローラーUT-H01(別売)で行います。

これは便利!おすすめ使用方法

エリア内に動きが無いときは全体を映し、エリア内の映像に変化があると自動でズームアップする、 スマートズーム機能のおすすめの使い方をご紹介!

神社の賽銭箱の監視
神社の賽銭箱付近に人が入ると自動でズームアップ!

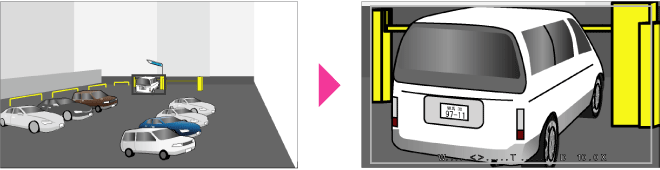

駐車場の料金所/出口監視
駐車場の料金所/出に人が入ると自動でズームアップ!

ゴミ集積場のマナー違反対策
ゴミ集積場に人が入ると自動でズームアップ!




オートフォーカス機能

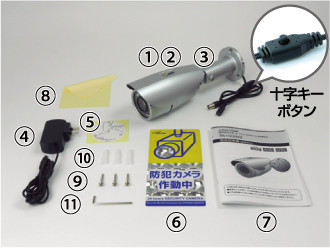

 同梱品

同梱品

@カメラ本体(ケーブル長1m)
Aシェード(本体装着済)
Bブラケット(本体装着済)
CACアダプター(ケーブル長 約1.5m)
D施工用テンプレート
E防犯ステッカー(SA-02VL)
F取扱説明書(保証書付)
Gクリーニングクロス
H取付ネジ3本
Iコンクリートアンカー3本
J六角レンチ

ページの先頭へ

 昼間/夜間比較映像

バリフォーカルレンズ光学1倍(水平画角約56°)

バリフォーカルレンズ光学10倍(水平画角約7°)

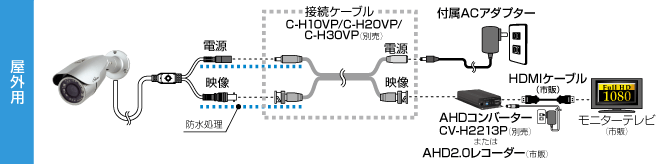

 配線例

カメラの近くに電源がなくても配線できる方法です。

TR-H210 昼間/夜間比較映像

⇒詳しい配線方法はこちら

 製品仕様

型式TR-H220VZ
撮像素子Panasonic 2.1M CMOS センサー搭載
画素数200万画素
解像度1920x1080
OSD
UTC 機能
逆光補正機能D-WDR、逆光補正、ハイライト補正、オフ/HDR
WDR機能ロー、ミドル、ハイ、オフ
ホワイトバランスAWB、ATW、プッシュロック、マニュアル
DNRスマートDNR、2DNR、3DNR
AGCレベル調整可
最低被写体照度0.05lux(B/W 時0.02lux、IR 照射時0lux)
赤外線投光距離20 〜 30m
スマートIR
デイ/ ナイトカラー、 B/W 、赤外線同調
※IR カットフィルター自動切替え(LUX レベル調整可)
フリッカレス機能
ズーム機能
防水性能IP66 相当
マイク内蔵
レンズf=5.0mm〜50mm
水平画角約56°〜7°
映像出力AHD2.0
言語日本語、ENGLISH、繁中、簡中
動作温度・湿度-5℃〜 40℃・80% 以下
電源・消費電流DC12V・最大7.2W(500mA)
本体ケーブル長約1m
天吊り対応
カメラ側コネクターBNC、DC
外形寸法89×84×284mm
重量約700g
