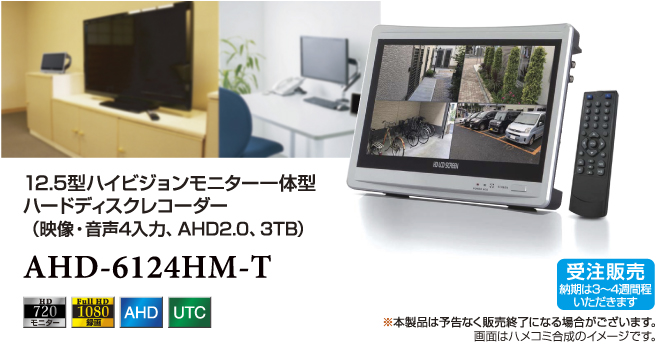

AHD-6124HM-T 12.5型ハイビジョンモニター一体型ハードディスクレコーダー(映像・音声4入力、AHD2.0、3TB)

4台のAHDカメラの映像を録画できるレコーダーと12.5型ハイビジョンモニターが一体になったAHDハードディスクレコーダーです。アナログカメラも取り付け可能ですので、既設システムから切り替えにもスムーズに対応。卓上はもちろんのこと、壁面にも簡単に取り付けできます。またHDMI出力が搭載で、外部モニターにも接続可能です。

 よく使う基本機能が便利に

AHDカメラとアナログ(CVBS)カメラを同時に4台録画可能

AHDカメラとアナログ(CVBS)カメラを同時に4台録画可能

AHDカメラ映像とアナログカメラ映像の信号を自動認識するので、多様なカメラシステムを構築できます。 既設のアナログ(CVBS)カメラと配線をそのまま流用できるので、アナログレコーダーからの入替えをお考えの方にもおすすめです。

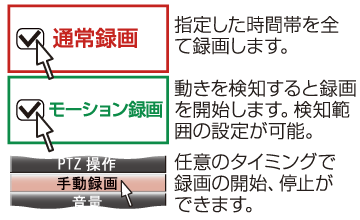

選べる録画方法

通常録画、モーション録画、手動録画 選べる録画方法

例えば、通常録画で撮り逃しなくすべてを録画しながら、モーション録画でカメラの撮影範囲内の動きを検知して録画をします。お出かけ前に手動録画で録画開始、帰宅後に停止といった使い方ができます。再生画面では各録画モードが色分けされ、検索しやすくなりました。

※初期設定で通常録画になっており、カメラを接続し認識するとすぐに録画を開始します。モーション録画をする場合は設定が必要です。

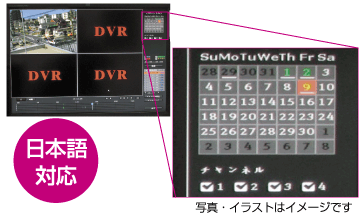

カレンダーから簡単検索

カレンダーから簡単検索

撮った映像を見るには再生画面でカレンダーから見たい日付、チャンネル、録画モードを選択し、検索をクリックすると再生可能なファイル一覧が表示します。 ファイルをクリックすると再生します。

USBメモリ(別売)に録画データをバックアップ

USBメモリーに簡単に保存可能

重要なデータはUSB端子を介してUSBメモリや外付けHDDなどにバックアップが可能です。
バックアップ形式はAVIです。
※USBメモリ(128GB以下)、外付けHDD(500GB以下・FAT32)対応

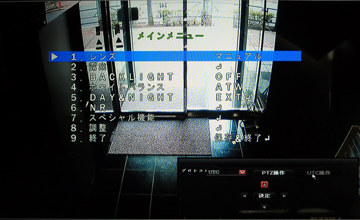

UTCコントロール機能

USBメモリーに簡単に保存可能

同軸ケーブルを介してUTC対応AHDカメラの設定(OSDメニュー)を、レコーダーのマウスなどでモニター画面を見ながら変更ができます。
※弊社製AHDカメラTR-H210のみレコーダーからのUTCコントロールは非対応です。UTCコントローラー(別売)で対応可能となります。

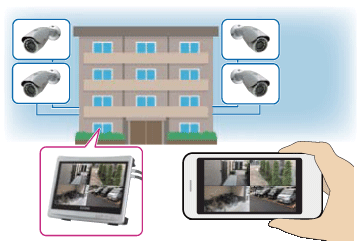

ネットワーク機能搭載

4台のカメラ映像を同時録画・再生可能、さらに音声も録音可能です。

インターネットを経由し、PCやスマートフォンでカメラの映像を見ることが可能です。
※ 本機をLANケーブル(市販)でインターネットに接続できる環境が必要です。
※PCやモデム、ルータの設定が必要になる場合があります。それぞれの機器の取扱説明書をご確認ください。
※ ネットワーク環境により映像がみられない場合があります。

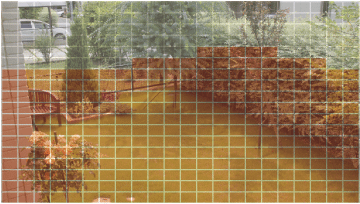

モーション録画のエリア編集

モーション録画のエリア編集

モーション録画時、照明や葉っぱの揺れなどにも反応する場合があります。エリア内の必要のない動きに対して、検知しないよう(非検知)に設定できます。 また、感度レベルの調整ができるので、検知精度を上げることができます。検知、非検知の設定はブロック(22×18個)単位でおこないます。

※赤ブロックが検知エリアです。

その他の製品特長

録画予定
通常録画やモーション録画で、カメラごとに録画の予定を設定できます。1日(24時間)の録画スケジュールを1時間ごとに設定可能です。
自動切替(オートシーケンス)機能
各カメラの画面を順番に自動で切り替えます。切り替るタイミング(2~10秒)の設定ができます。
外部モニターに接続可能
HDMI端子を装備、HDMI端子搭載のモニターでモニタリングできます。本体モニターと外部モニターの両方に表示します。別売のHDMIケーブルが必要です。
音声記録可能(4ch)
マイク付きカメラの音声入力を録音できます(4ch)。スピーカー付き外部モニターで音声確認ができます。
自動復旧機能搭載
停電後、電源の供給が復活後にシステムが自動で復旧します。録画中に停電が発生し停電が復旧した場合、システム起動後に自動で録画が再開します。
ファンレス設計
ファンレス機構採用で、夜間などに気になるノイズを低く抑えます。

製品仕様

HDD容量 3TB
信号方式 NTSC/PAL
液晶モニター 12.5型 1366×768、TFTカラー、LEDバックライト
入力端子 映像 BNC×4 AHD/CVBS自動認識
音声 RCA×4
出力端子 HDMI タイプA 最大1920×1080 音声重畳
音声 RCA×1※本体にスピーカーは内蔵しておりません。
録画 圧縮方式 映像:H.264 音声:G.711A
解像度 QCIF~1080P・3Mなどの10種類
フレームレート 1~25fps(但し1080p設定時は最大15fps)
画質 5段階 (最高・高い・通常・低い・最低)
録画モード 通常録画 モーション録画 手動録画
画面表示 表示モード 1画面/4画面
自動画面切替 2~10秒
再生 再生速度 ノーマル、早送り・巻き戻し(×2、×4、×8)、一時停止
同時再生 4チャンネル
メニュー表示 日本語ほか23言語
操作インターフェース リモコン、マウス
バックアップ USB端子を介してUSBメモリ(128GB以下)
外付けHDD(500GB以下 FAT32・コンセントから電源供給タイプ)にバックアップが可能
USB端子 USB2.0 Type-A端子×2
ネットワーク LAN端子 RJ-45×1
P2P
DDNS 対応
同軸重畳制御(UTC) 可 ※弊社製AHDカメラのみ(TR-H210は非対応)
アラーム入力 なし
アラーム出力 なし
電源電圧 ADC12V/2A
消費電力 20W以下
使用可能周囲温度 0℃~ 55℃
使用可能周囲湿度 10%~90%(結露なきこと)
外形寸法 W304×H230×D54mm(突起部、ゴム足含まず)
本体重量 約1.8kg

製品の外観・仕様などは、改良のため予告なく変更することがあります。

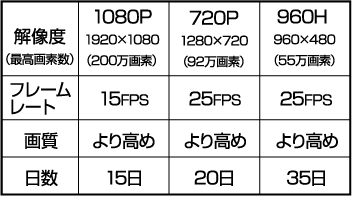

録画時間の目安(カメラ4台接続)

録画時間の目安(カメラ4台接続)

録画画質やフレームレートを下げたり、カメラの使用台数を少なくすると記録時間は長くなります。例えば、カメラを半分のの2台で使用する場合や、フレームレート(映像の滑らかさ)を半分の数値に下げた場合、録画時間は2倍程度になります。

※録画時間はあくまで目安です。設置環境や映像の内容(天候・季節)によってデータ量が大幅に増減しますので、試し録画をおこなって設定を変更す ることをおすすめします。

外形寸法図

4台のカメラ映像を同時録画・再生可能、さらに音声も録音可能です。

配線例

4台のカメラ映像を同時録画・再生可能、さらに音声も録音可能です。

※ 音声は4系統録音可能ですが、本体にスピーカーは搭載しておりません。音声出力端子から市販の外部スピーカーに接続するか、外部モニターにHDMIケーブルで接続してください。

⇒『AHDカメラ配線方法』を参照

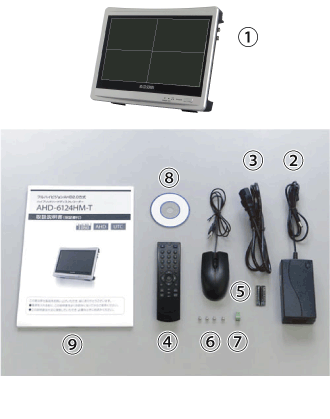

同梱品

同梱品

①レコーダー本体
②電源アダプター×1
③電源アダプターケーブル×1
④リモコン×1(単4乾電池×2)
⑤マウス×1
⑥ネジ(HDD用)×4
⑦RS485用アタッチメント×1
⑧CD-ROM(win7/8.1/10対応)×1
⑨取扱説明書(保証書付き)×1

※本体の操作は付属のUSBマウスとリモコンでおこないます。
