既設配線※1をそのまま利用して、新しいカメラ※2を接続するための変換ケーブルです。
※1
TR-2400CD/TR-2200CD/TR-2000CD/TR-1300C/TR-1200C/TR-1000C/TR-204C/TR-203C/TR-202C/TR-200C/TR-EMW7
※2【AHD】TR-H210VZ(アナログ端子使用+H-1)/TR-H220VZ(H-1+AHDコンバーター)/
TR-H210(H-1+AHDコンバーター)
【アナログ(CVBS)】:TR-2700WDI(雨のあたらない屋外軒下用) / TR-2500DI(屋内用)
![こんな方にオススメ!天井内の配線が複雑で既設配線の交換できない。さあ困ったぞ!使っていたカメラが故障、配線の手間を省いて新しいカメラだけを交換したい。](images/C-01SP/img_feature01.gif)

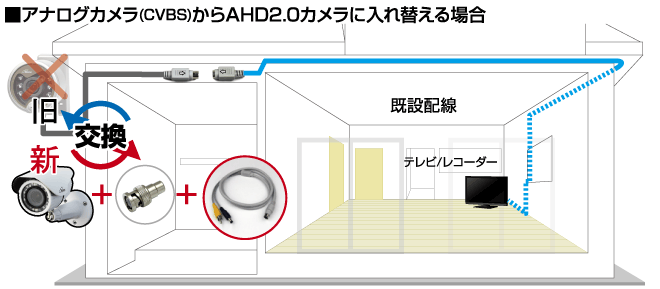

![使用イメージ](images/C-01SP/img_feature02.gif)
![使用イメージ](images/C-01SP/img_feature03.gif)
![使用イメージ](images/C-01SP/img_feature04.gif)

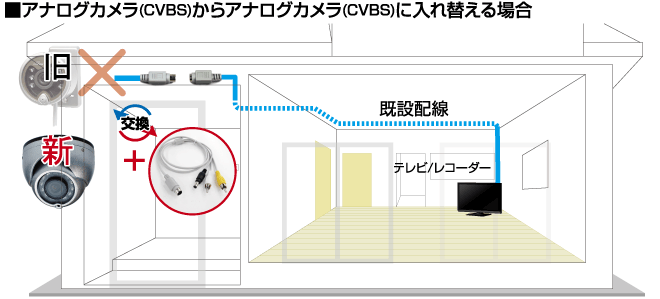

![接続イメージ](images/C-01SP/img_feature08.gif)

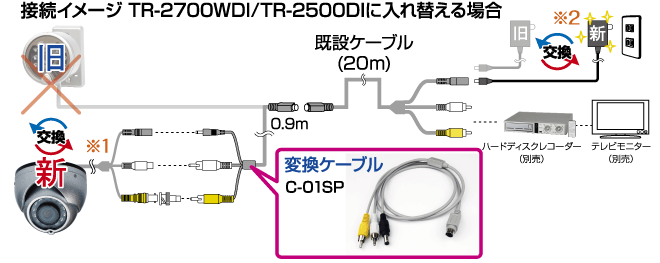

![接続イメージ](images/C-01SP/img_feature09.gif)
※1 カメラを取付けるネジ穴の間隔などが異なります。十分な強度があることを確認の上、取り付けてください。
※2 新しいカメラに付属しているACアダプターを必ずご使用ください。故障の原因となるため古いカメラのACアダプターはご使用にならないでください。
![対応機種](images/C-01SP/img_feature10.gif)
変換ケーブルC-01SPを使い、既設アナログカメラ(TR-2400CD/TR-2200CD/TR-2000CD/TR-1300C/TR-1200C/TR-1000C/TR-204C/TR-203C/TR-202C/TR-200C/TR-EMW7)のケーブルを再利用できます。

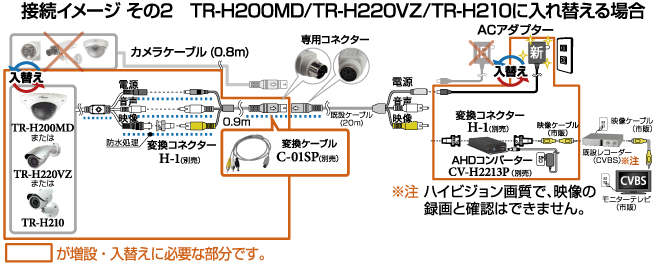

AHDカメラ(TR-H200MD/TR-H220VZ/TR-H210)は映像方式がアナログカメラ(CVBS)と異なるため、AHDコンバーターを使用する必要がありますが、TR-H210VZはアナログ端子を搭載しているため、変換コネクターH-1を使い接続できます。
TR-2700WDIやTR-2500DIは変換コネクター(H-1相当品)を付属しています。

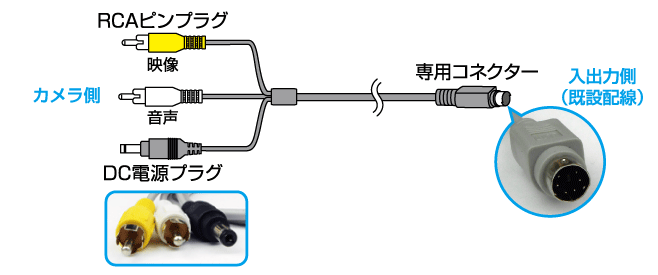

![各部の名称](images/C-01SP/img_feature05.gif)
![セット内容](images/C-01SP/img_feature06.gif)
・C-01SP(約0.9m)・・・・・・・・・・・・・・・・・・・1本
・取扱説明書・・・・・・・・・・・・・・・・・・・・・・・・・1枚
