【生産完了品】

4台のAHDカメラの映像を録画できるAHDハードディスクレコーダーです。アナログカメラも接続可能ですので、既設システムからの切り替えにもスムーズに対応できます。

主な特徴

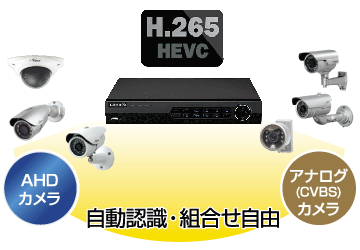

AHDカメラとアナログ(CVBS)カメラを同時に4台録画可能

AHDカメラとアナログ(CVBS)カメラを同時に4台録画可能

AHDカメラ映像とアナログカメラ映像の信号を自動認識するので、カメラごとに設定の必要はありません。 既設のアナログ(CVBS)カメラと配線をそのまま流用できるので、アナログレコーダーからの入替えをお考えの方にもおすすめです。

※録画方式には高画質・長時間録画に対応した動画圧縮方式H.265を採用。

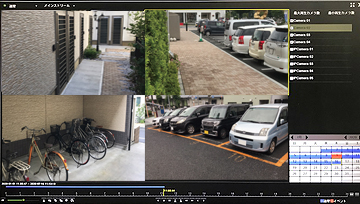

検索しやすい再生画面

検索しやすい再生画面

撮った映像は再生画面から簡単に検索し再生することができます。
①カレンダーから見たい日付を選択します。
②見たい時間はをタイムライン上でクリックします。
さらに、再生画面上で映像を間単に切り取り編集(始点と終点を設定)し、USBメモリにバックアップ可能です。

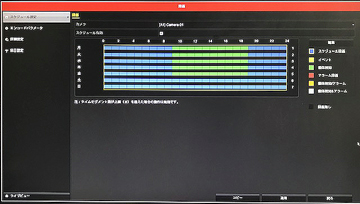

録画する時間帯をカメラごとに設定可能(スケジュール)

録画する時間をカメラごとに設定可能(スケジュール)

1時間ごとに録画方法(動態検知録画・スケジュール(通常)録画など)を選択できます。各カメラごとに設定でき、曜日により設定を変えることも可能です。

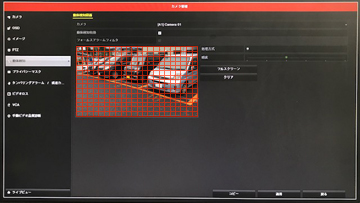

動態検知機能搭載

動態検知機能搭載

映像の動きを検知し、そのときだけ録画をする機能です。再生画面では各録画モードが色分けされ、検索しやすくなりました。

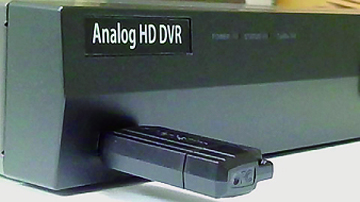

USBメモリ(別売)に録画データをバックアップ

USBメモリ(別売)に録画データをバックアップ

重要なデータはUSB端子を介してUSBメモリにバックアップが可能です。
再生ソフトウェアも同時にバックアップされます。
※USBメモリ(256GB以下)対応。

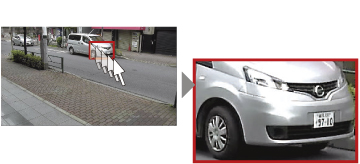

指定部分を拡大表示

カレンダーから簡単検索&バックアップ

ライブ画面や再生画面の一部分を大きく拡大して表示できます。

※デジタルズームボタン(再生時はズームインボタン)をクリックし、マウスのホイールを回転させます。

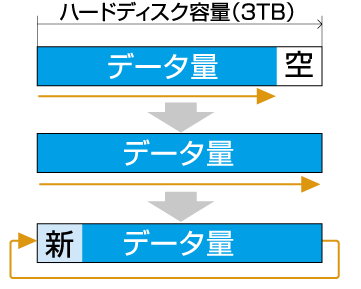

上書き録画

上書き録画

録画データをハードディスクに保存します。ハードディスクの容量が一杯になった場合、古いデータをファイル単位で削除して、新しいデータに書き換えます。

その他の製品特長

音声記録可能(4ch)
マイク付きカメラの音声入力を録音できます(4ch)。スピーカー付き外部モニターで音声確認ができます。
自動復旧機能搭載
停電後、電源の供給が復活後にシステムが自動で復旧します。録画中に停電が発生し停電が復旧した場合、システム起動後に自動で録画が再開します。
ファンレス設計
ファンレス機構採用で、夜間などに気になるノイズを低く抑えます。
UTCコントロール機能
UTC対応AHDカメラの設定(OSDメニュー)を、モニター画面を見ながら変更ができます。
 仕様

製品仕様

HDD容量 3TB
信号方式 NTSC/PAL
入力端子 映像 BNC×4 AHD/CVBS自動認識
音声 RCA×4
出力端子 HDMI タイプA 出荷時解像度:1280×1024 最大:1920×1080 音声重畳
※接続するモニターが出荷時解像度に対応しているかご確認ください
VGA ミニD-Sub15 最大1920×1080
BNC CVBS ※ライブ画面専用 再生・設定などの操作はできません。
音声 RCA×1
録画 圧縮方式 映像:H.265 音声:G.711A
解像度 CIF/VGA/4CIF/960H/720p/1080p
フレームレート 1 ~ 15fps(但し960H以下は最大30fps)
画質 6 段階 (1 ~ 6)
録画モード スケジュール/イベント/アラーム/動態検知
画面表示 表示モード 1画面/4画面
自動画面切替 5 ~ 300 秒
再生 再生速度 ノーマル、早送り・巻き戻し(×2~×128)、スロー、一時停止
同時再生 4チャンネル
メニュー表示 日本語ほか5言語
操作インターフェース 本体ボタン、リモコン、マウス
バックアップ USB端子を介してUSBメモリ(256GB以下)にバックアップが可能
USB端子 USB2.0 Type-A端子×2(リア×1、フロント×1)
ネットワーク LAN端子 RJ-45×1
P2P
DDNS 対応
同軸重畳制御(UTC) 可 ※弊社製AHDカメラのみ
アラーム入力 通常オープンまたは通常クローズ×4
アラーム出力 通常オープン(リレー) ×1(DC30V 2A, AC125V 1A)
電源電圧 DC12V/2A
消費電力 10W以下
使用可能周囲温度 0℃~50℃
使用可能周囲湿度 10%~90%(結露なきこと)
外形寸法 W315×H45×D237mm(突起部、ゴム足含まず)
本体重量 約1.85kg

製品の外観・仕様などは、改良のため予告なく変更することがあります。

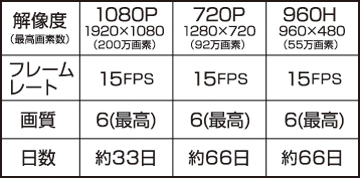

録画時間の目安(カメラ4台接続)

録画時間の目安(カメラ4台接続)

録画画質やフレームレートを下げたり、カメラの使用台数を少なくすると記録時間は長くなります。例えば、カメラを半分のの2台で使用する場合や、フレームレート(映像の滑らかさ)を半分の数値に下げた場合、録画時間は2倍程度になります。

※録画時間はあくまで目安です。設置環境や映像の内容(天候・季節)によってデータ量が大幅に増減しますので、試し録画をおこなって設定を変更す ることをおすすめします。

外形寸法図

外形寸法図

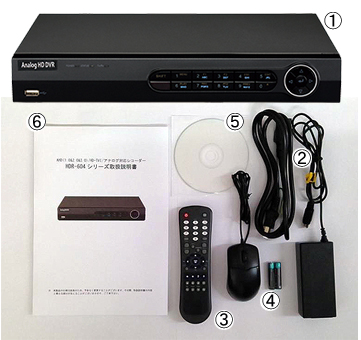

同梱品

同梱品

①レコーダー本体
②ACアダプター×1
③リモコン×1(乾電池別売)
④マウス×1
⑤CD-ROM×1
⑥取扱説明書(保証書付き

PDFダウンロード

外形寸法図 取扱説明書 リーフレット(PDF)
