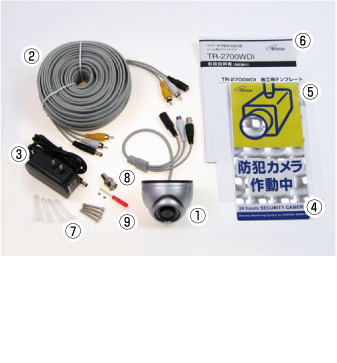

足りないものがないかを確認をします。
@カメラ本体(赤外線投光器、マイク内蔵)
A接続ケーブル(映像・音声・電源が一体になったケーブル)
BACアダプター(接続ケーブルに接続、カメラに電源供給)
C防犯ステッカー(縦型 99×210mm)
D施工用テンプレート
E取扱説明書(保証書付)
Fネジ一式(取り付け用の木ネジ4本/コンクリートアンカー4本)
GBNC-RCA変換コネクター
H小袋(マイナスドライバー/調整ネジ 2個)
配線例
目的に合わせて接続する機器の接続方法を紹介します。
カメラの映像をモニターで観てみよう

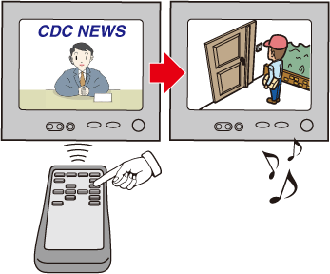

入力切替ボタンで入力画面を切替えます。
・モニターや記録機器の映像切替ボタンを押します。リモコンなどで切替が可能です。
※画面切替えについては映像機器の取扱説明書をご覧下さい。
・カメラ映像に切り替わります。音声も映像機器のスピーカーで聞くことができます。
※カメラ本体とスピーカーとを近づけるとハウリングを起こすことがありますのでご注意下さい。
カメラの取り付け方
1.テンプレートを設置したい天井面に仮置きします。映したい方向にテンプレートを向けて撮影範囲を確認し、テープで仮どめします。 |
||
---|---|---|

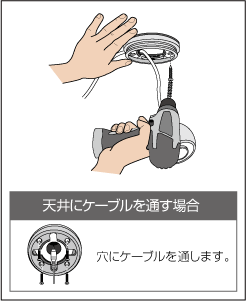

2.ネジ穴の位置とケーブルを通す配線用切り欠きの位置にキリなどで印をつけます。 《天井にケーブルを通す場合》ベースの中心にも印をつけます。 |
||
3.ドリルなどでφ3mm程度のネジの下穴を開けます。 《天井にケーブルを通す場合》中心直径20〜30mm程度の穴をあけます。 |
||
4.カメラの3箇所の調整ネジをマイナスドライバーで少しずつゆるめます。 |
||
5.付属の取付ネジでベースをしっかりと固定します。 |
||
6.カメラをベースに戻し、カバーを取り付けます。 マイク穴の位置が下側になっていることを確認し、カバーを押しながら調整ネジで固定します。 |
||
7.カメラのガラス保護シートをはがしてください。はがさずカメラを使用すると映像がぼやけて見えることがあります。 |
||
8.最後に映像を確認しながらカメラの向きを調整してください。 |
コネクターの防水処理について
屋外(軒下含む)にカメラを設置、配線する場合、外気や雨などによる劣化を防止するため、コネクターの防水処理が必要です。
市販の自己融着テープ(ブチルゴム)を使用します。自己融着テープは密着力が強くコネクターに密着し、さらにテープ同士が融着して雨、夜露などの浸入を防ぎます。
⇒『自己融着テープの使い方とその手順 』はこちら
ケーブルの配線方法について
ケーブルの配線方法はステップルや結束バンドなどで簡易的に壁や配管などに留める方法、 コードを保護(耐熱・耐候)するためや外観をスッキリ見せるために、配線保護カバー(市販品)を使用する場合もあります。
ケーブルを屋外から屋内に引き込む方法について
屋外から屋内にコードを引き込む際には、スキマケーブルを窓を通す簡易的な方法や、エアコンのパイプ穴から通す方法、壁に穴を空ける工事を伴う方法などがあります。
⇒『スキマケーブル C-SK1 』はこちら
撮影画像について

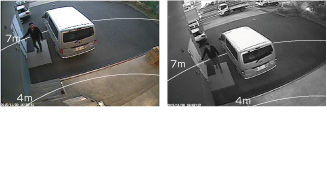

赤外線投光機能のON/OFF時の比較映像です。
・夜間は赤外線撮影をするため白黒の映像になります。
・TR-2700WDIは約7m先の人物の行動が確認できます。
・暗くなると自動で赤外線投光器による暗視モードに切り替わります。
TR-2700WDI 実際の撮影映像
※TR-2500DIをフォトフレーム型SDカードレコーダーDVF-7に接続しました。
録画された映像をPCにてタイトル等を追加し編集した映像です。
製品仕様
型式 | TR-2700WDI |
---|---|
映像方式 | カラー(夜間は赤外線撮影をするため白黒の映像) |
撮像素子(有効画素数) | 1/3型 カラーCCD(約48万画素) |
レンズ/水平画角 | f=2.8mm F1.4 / 水平画角約85° |
水平解像度 | 650本 |
最低照度 | 0 LUX(赤外線LED点灯時) |
電子シャッター(ELC) | 1/50〜1/100,000秒 |
ホワイトバランス | 自動追従 |
赤外線波長 | 850nm |
赤外線投光距離 | 約7m |
映像出力端子 | BNCジャック(黄) |
音声出力端子 | RCAピンジャック(白) |
電源入力端子 | 5.5φDC電源ジャック(黒) |
映像出力 | コンポジット1.0Vp-p 75Ω |
カメラ電源電圧 | DC12V ±10% |
カメラ消費電流 | 79mA(通常時)202mA(赤外線照射時) |
全消費電力 | AC100V 1.6W(通常時)AC100V 3.0W(赤外線照射時) |
使用温度範囲 | −5℃〜+40℃ |
外形寸法(mm) | φ70×D58(mm) |
質量 | 約180g(ケーブル除く) |
