家庭用防犯カメラのテルスター、初心者でも簡単に設置可能な防犯カメラ。低価格ながら夜間撮影、マイク内蔵、屋内監視に最適

[生産完了]
 オールインワンパッケージ
セット内容を確認してみよう

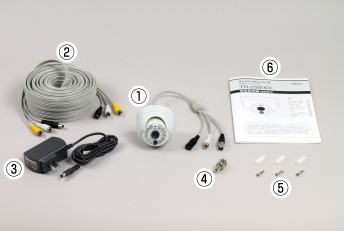

オールインワンパッケージ

足りないものがないかを確認をします。

@カメラ本体(赤外線投光器、マイク内蔵)

A接続ケーブル(映像・音声・電源が一体になったケーブル)

BACアダプター(接続ケーブルに接続、カメラに電源供給)

CBNC-RCA変換コネクター

Dネジ一式(取り付け用の木ネジとコンクリートアンカー)

E取扱説明書(保証書付)

 配線例

目的に合わせて接続する機器の接続方法を紹介します。
防犯カメラの配線例
記録は不要、来客の確認など映像をご家庭のテレビで観るなら

カメラ1台+家庭用モニター
(監視のみ)

玄関や待合室などの来客の確認、状況の確認などに最適です。カメラからモニターまでの距離が20m以上の場合は別途「延長ケーブル」が必要です。

記録はお手持ちの家庭用レコーダーで、映像はテレビで観るなら

カメラ1台+家庭用レコーダー(+家庭用モニター)
(監視+記録)

玄関やエントランス、レジ上の監視などにも最適です。犯罪の証拠となる録画時刻(タイムスタンプ)は記録されませんが映像を保存することができます。

カメラとモニター付レコーダーで簡単に防犯対策したいなら

カメラ1台+モニター付SDカードレコーダー
(監視+証拠録画+音声)

DVF-7はエントランス、レジ上の監視などに最適。タイムスタンプ入り録画映像は犯罪の証拠として警察に提出可能。録画映像はパソコンで再生可能。家庭用モニターに出力可能。

カメラは1〜4台まで接続可能しっかり防犯対策したいなら

カメラを1〜4台+ハードディスクレコーダー
(監視+証拠録画)

HDR-4EXは複数箇所の同時録画が可能。タイムスタンプ機能付。録画データの移動は不可。録画映像を書き出す場合はご家庭のレコーダーにダビング。音声は記録不可。

カメラは1〜4台まで接続可能パソコンでも見たいなら

カメラを1〜4台+ハードディスクレコーダー
(監視+証拠録画+音声1CH)

HDR-5EXは複数箇所の同時録画が可能。タイムスタンプ機能付。別売のUSBメモリーで録画映像をパソコンで簡単に見ることが可能。音声1ch録音可能。PCモニターに接続可能。

ページの先頭へ

 カメラの映像をモニターで観てみよう

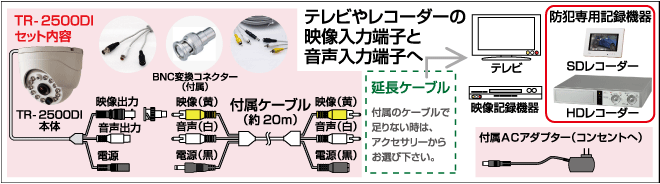

セットをつなげてみよう

入力切替ボタンで入力画面を切替えます。

・モニターや記録機器の映像切替ボタンを押します。リモコンなどで切替が可能です。
※画面切替えについては映像機器の取扱説明書をご覧下さい。

・カメラ映像に切り替わります。音声も映像機器のスピーカーで聞くことができます。
※カメラ本体とスピーカーとを近づけるとハウリングを起こすことがありますのでご注意下さい。

ページの先頭へ

 撮影画像について

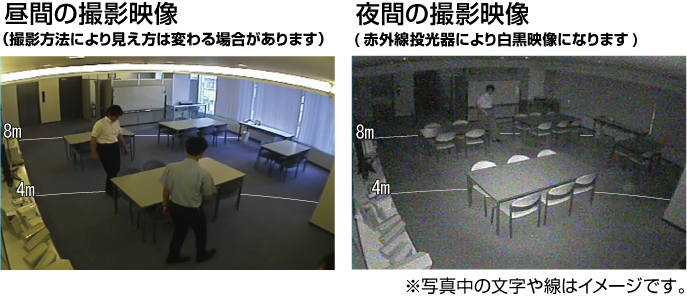

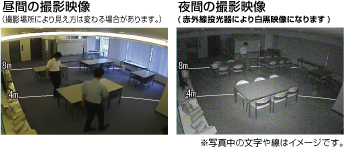

赤外線投光機能のON/OFF時の比較映像です。

・夜間は赤外線撮影をするため白黒の映像になります。

・TR-2500DIは約8m先の人物の行動が確認できます。

・暗くなると自動で赤外線投光器による暗視モードに切り替わります。

TR-2500DI 会議室・昼間&夜間映像

※TR-2500DIをフォトフレーム型SDカードレコーダーDVF-7に接続しました。
録画された映像をPCにてタイトル等を追加し編集した映像です。

ページの先頭へ

 設置の前に

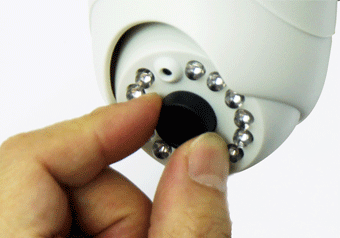

レンズキャップの取り外し

レンズにキャップがついています。取り外してからご使用ください。

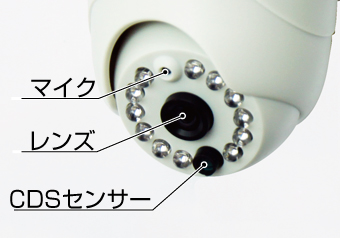

カメラの向きについて

カメラの向きについて

レンズに対しマイクが上、CDSセンサーが下になるようにカメラの向きをご確認ください。

ページの先頭へ

製品仕様

型式TR-2500DI
映像方式カラー(赤外モードでは白黒)
撮像素子(有効画素数)1/3型カラー CMOS(約35万画素)
レンズ/水平画角f=3.6mm F1.4 / 水平画角72°
水平解像度460本
最低照度0 LUX(赤外モードON)
電子シャッター(ELC)1/60〜1/100,000秒
ホワイトバランス自動追従
赤外線波長850nm
赤外線投光距離約8m
AGC自動
その他の機能フリッカー抑制機能
映像出力端子BNCプラグ
音声出力端子RCAピンプラグ
電源入力端子5.5φDC電源ジャック
映像出力コンポジット1.0Vp-p 75Ω
カメラ電源/電流DC12V/26mA(赤外モードOFF)・55mA(赤外モードON)
全消費電力AC100V 1.0W(赤外モードOFF)・2.5W(赤外モードON)
使用温度範囲0℃〜+40℃
外形寸法(mm)φ70×D60(mm)
質量(本体のみ)約90g(ケーブル除く)
